2017年广汽传祺GS4电子助力转向系统更换ECU学习

功能说明

更换电动助力转向系统ECU后，需使用该功能对转角零点位置进行标定学习。

实测车型

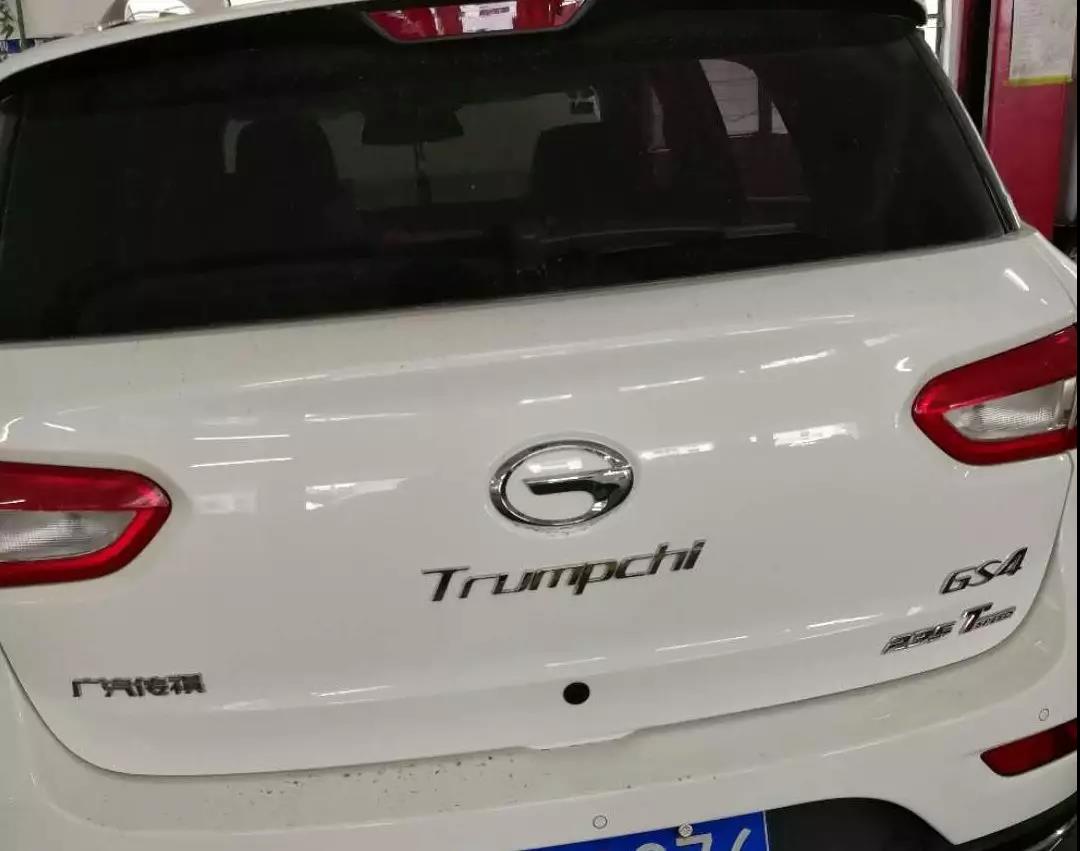

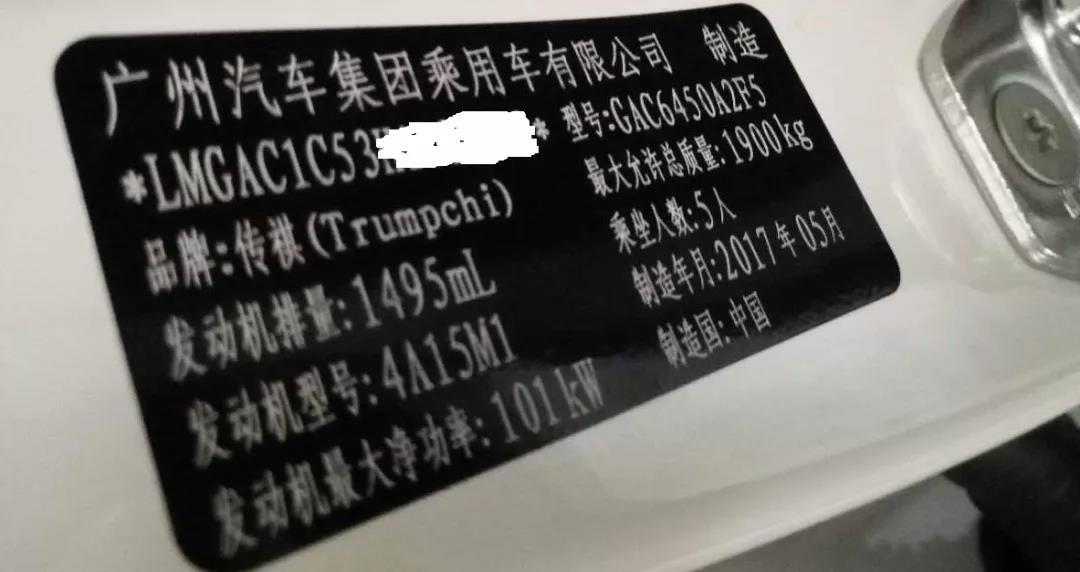

2017年广汽传祺GS4，VIN码：LMGAC1C53H118****，如下图；

操作指引

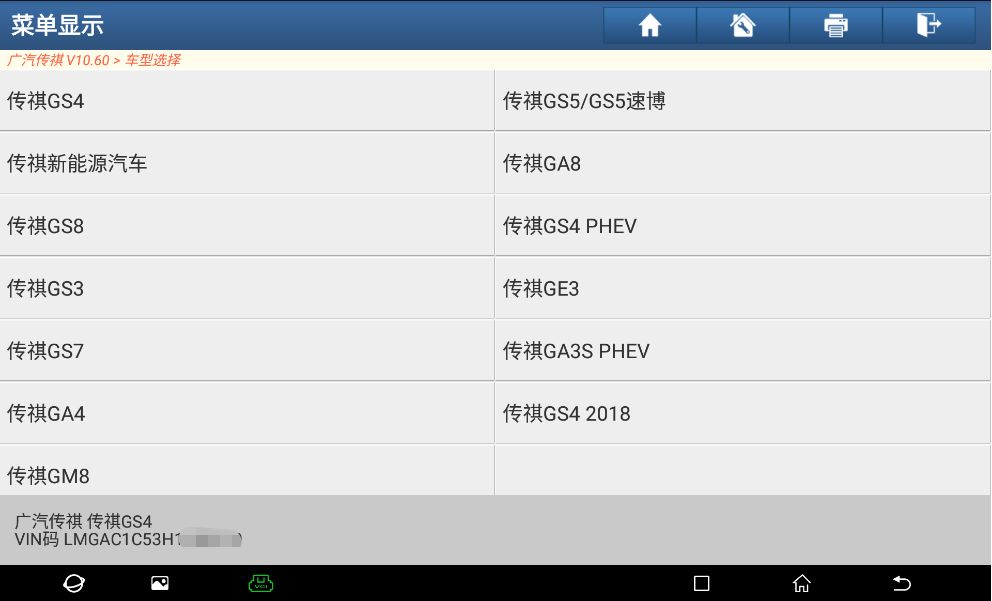

1. 选择“X431-PADV设备”，选择“广汽传祺”车型，连接进入后选择“传祺GS4”点击进入（如图1）；

图1

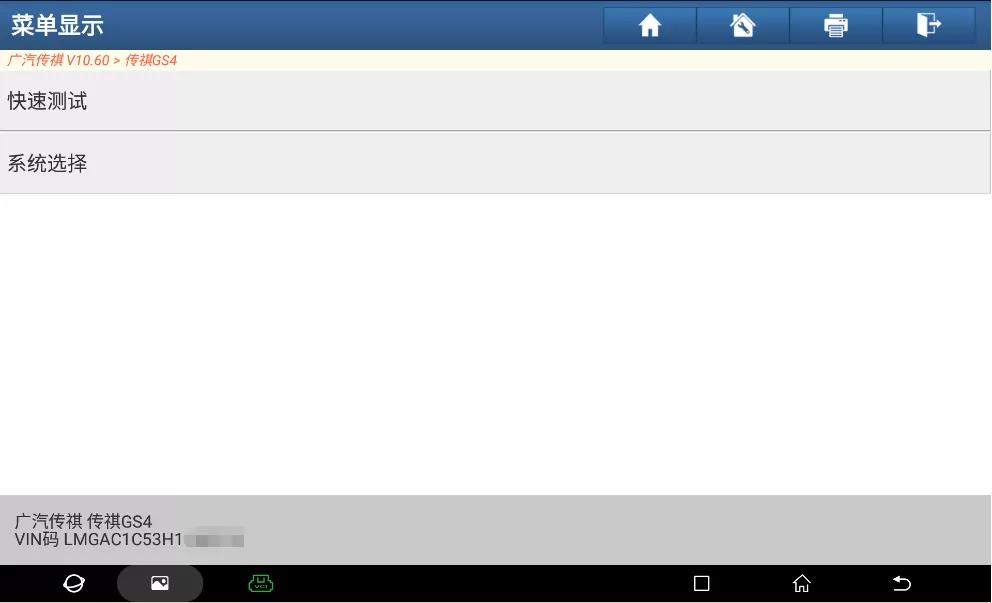

2. 选择“快速测试”扫描出全车系统（如图2）；

图2

3. 选择“电动助力转向系统”进入后选择“特殊功能”进入（如图3）；

图3

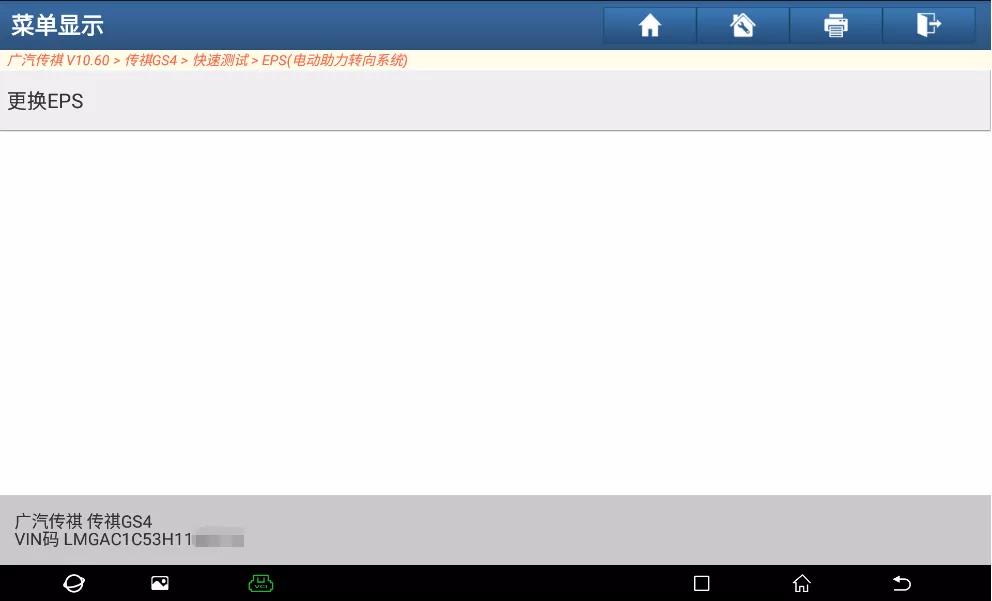

4. 选择“更换EPS”（如图4）；

图4

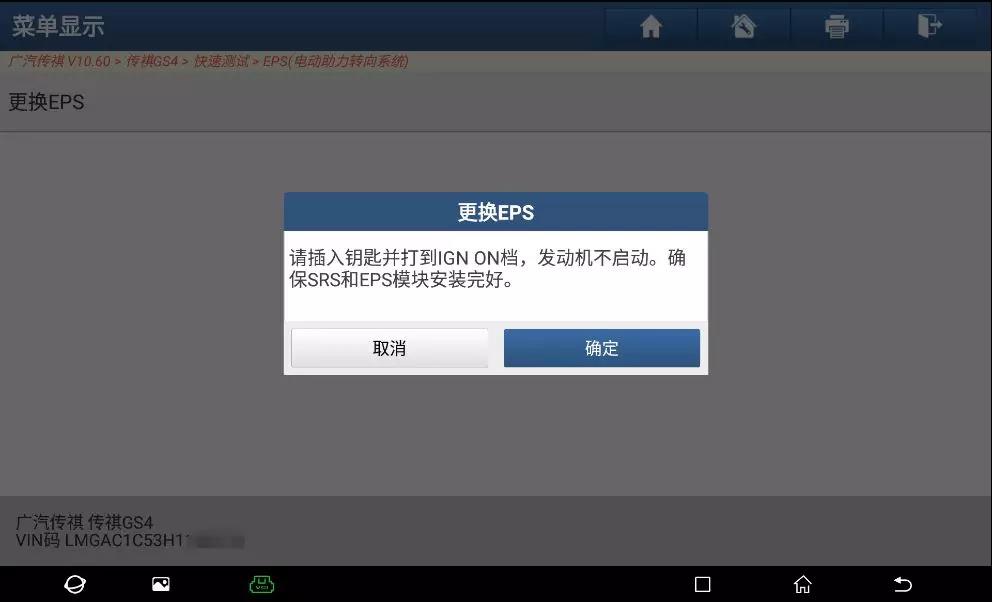

5. 满足条件“打开点火开关，发动机不起动，确定SRS和EPS模块安装好”（如图5）；

图5

6. 根据提示“确认ECU信息是否正确，如果正确点‘确定’进入下一步，不正确则重试”（如图6）；

图6

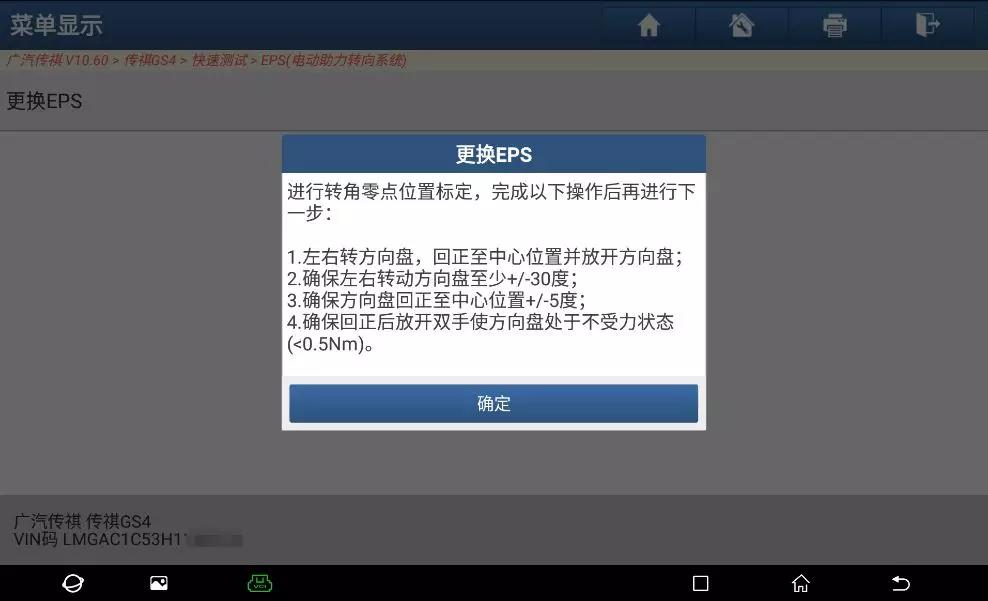

7. 提示“进行转角零点位置标定，左右转动方向盘，转动角度都超过±30度，然后回正方向盘，角度不能超过±5度，然后双手离开方向盘”，满足后点“确定”（如图7）；

图7

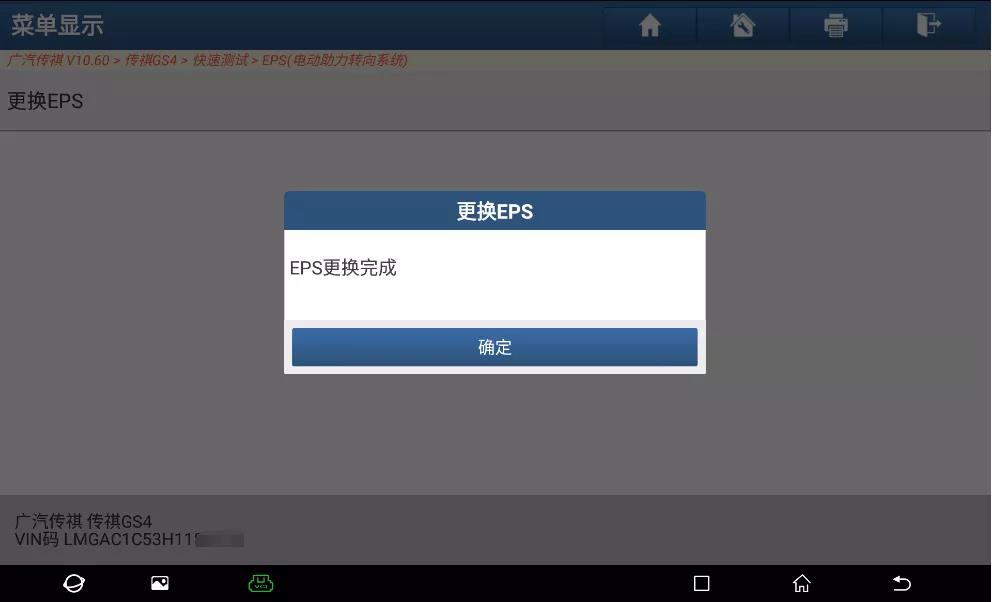

8. 等待一段时间后提示“EPS更换完成”，点“确定”学习结束（如图8）；

图8
