【元征X-431 PAD III】2017年东风风光580转向角传感器标定

功能说明

更换转向角传感器后，需要做转向角零位标定功能。

实测车型

2017年东风风光580，VIN为：LVZA53P91HC28****，如下图：

操作指引

1. 使用元征X431设备，选择“防抱死刹车系统（ABS/ESP）”,如图1：

图1

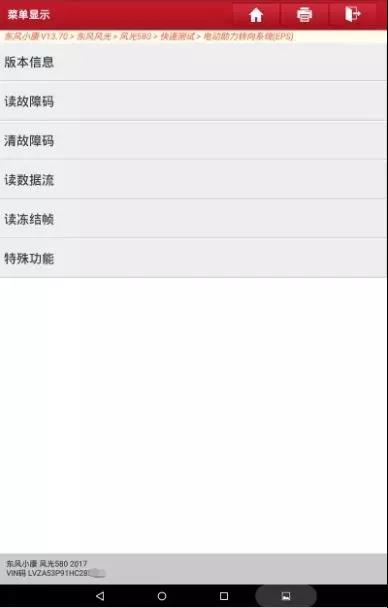

2. 选择“数据流”菜单，如图2：

图2

3. 选择“转向角”这条数据流，如图3：

图3

4. 调整方向盘，确保车轮朝正前方，转向角为：0.62度，如图4：

图4

5. 选择“特殊功能”菜单，仔细阅读风险提示信息，点“是”继续，如图5：

图5

6. 选择“转向零位标定”，如图6：

图6

7. 确定满足所有测试条件，点“是”，如图7：

图7

8. 转向角传感器零点标定成功，点“确定”，如图8：

图8

9. 选择“转向角”这条数据流，如图9：

图9

10. 转向角为：由最初的0.62度变为-0.06度，如图10：

图10
