【元征X-431 PAD III】上汽大通T60、V80车型DPF再生功能操作说明

功能说明

• 当出现如下情况时需要执行DPF再生功能：

1. 仪表盘显示发动机故障灯；

2. 故障码中有DPF相关的故障；

• 本学习功能适用上汽大通T60、V80车型，以上汽大通V80为例对该功能进行操作说明；

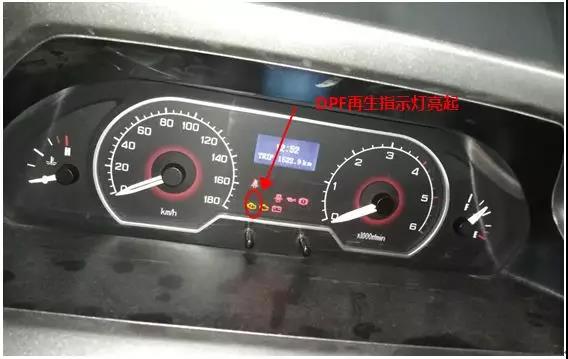

• 查看仪表盘，若黄色的DPF再生指示灯亮起，在发动机中能读取到DPF相关的故障码，如下图所示，则需要进行DPF再生学习；

注意事项

• 点火开关打开，发动机停止；

• 确定诊断仪与网络的连接

操作指引

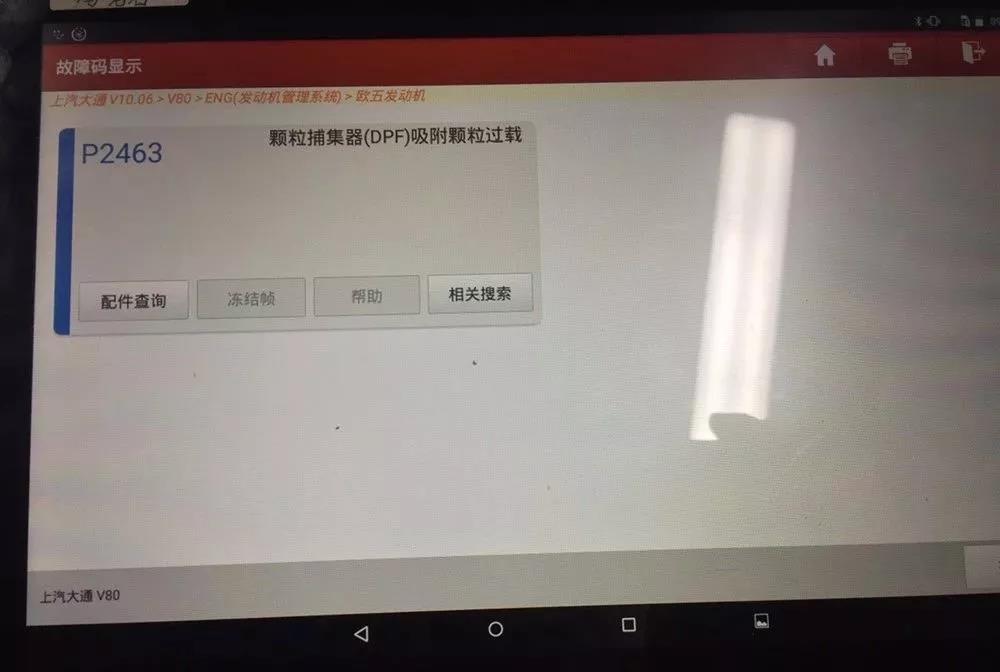

1. 仪表上黄色的DPF再生指示灯亮，选择上汽大通→V80→发动机管理系统→欧五发动机→读到如下故障码（如图1）：

图1

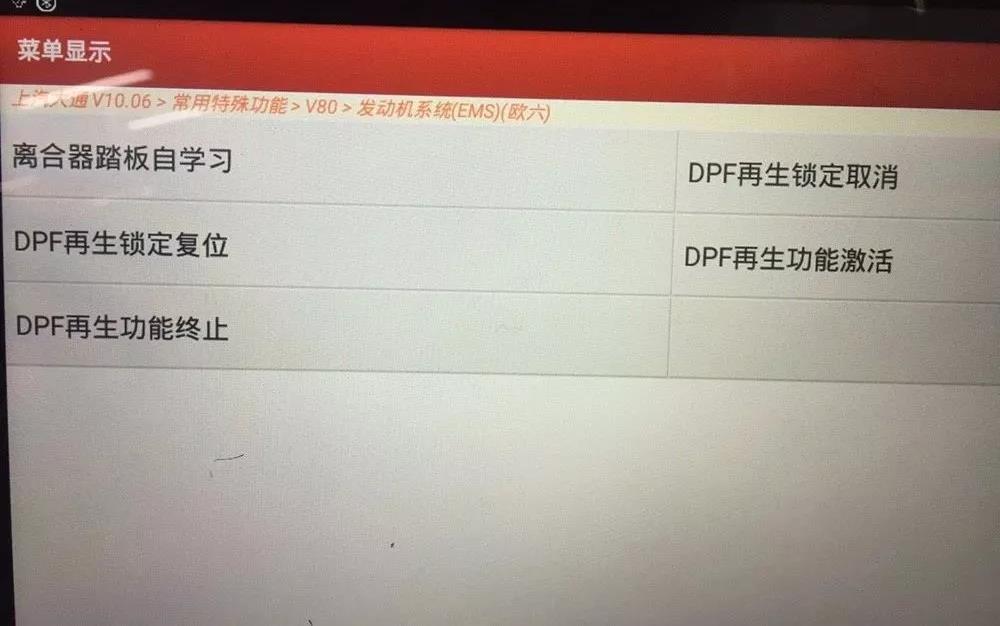

2. 执行DPF再生功能：选择常用特殊功能→V80→发动机系统(EMS)欧六→特殊功能，显示（如图2）；

图2

3. 根据需求选择对应的功能进行执行，其功能执行顺序一般为[DPF再生锁定取消、DPF再生功能激活、DPF再生锁定复位、DPF再生功能终止]；其具体过程以DPF再生功能激活、DPF再生锁定复位为例：

• DPF再生功能激活:

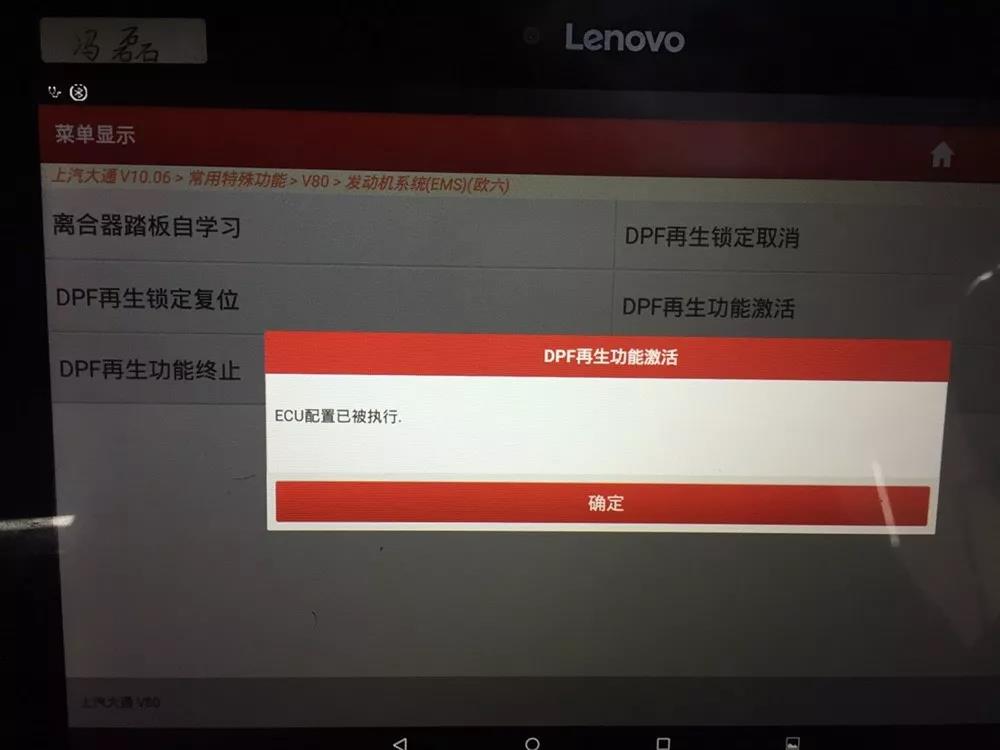

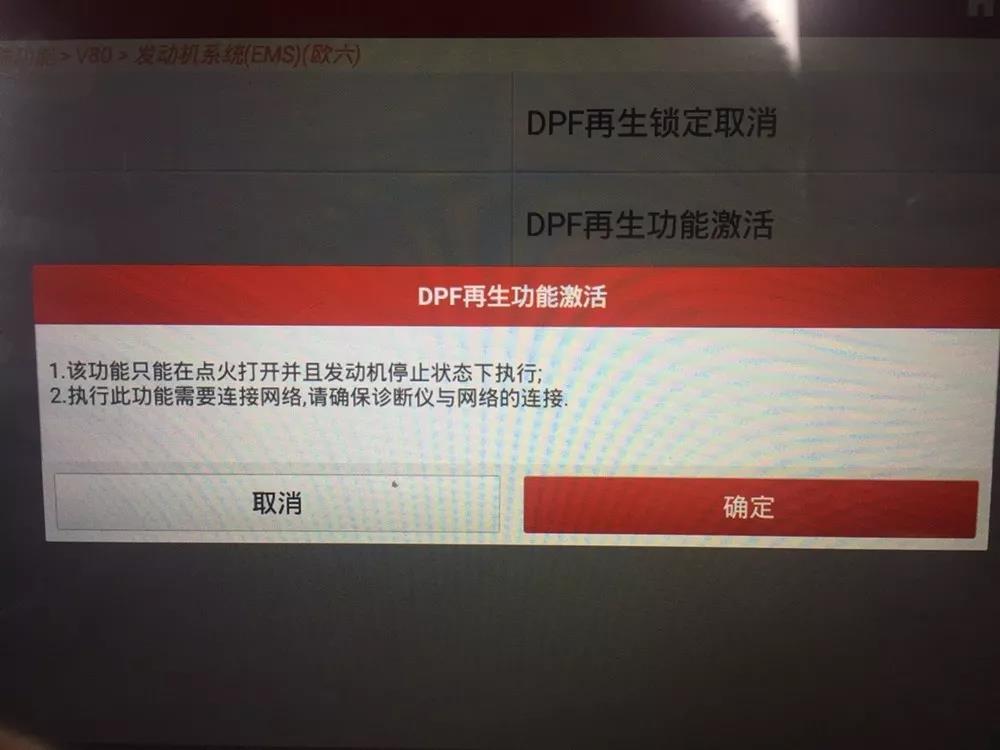

步骤一：执行条件界面；步骤二：功能执行中过渡界面；步骤三：功能执行成功界面（如图3、图4）：

图3

图4

• DPF再生锁定复位：

步骤一：执行条件界面；

步骤二：功能执行中过渡界面；

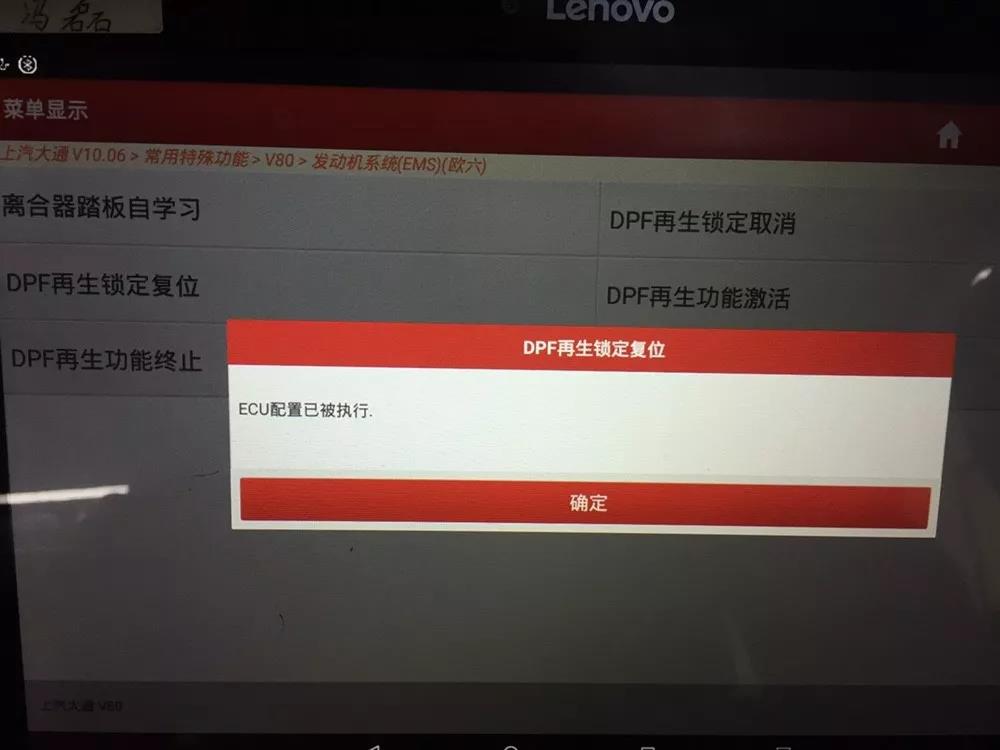

步骤三：功能执行成功界面（如图5、图6）：

图5

图6

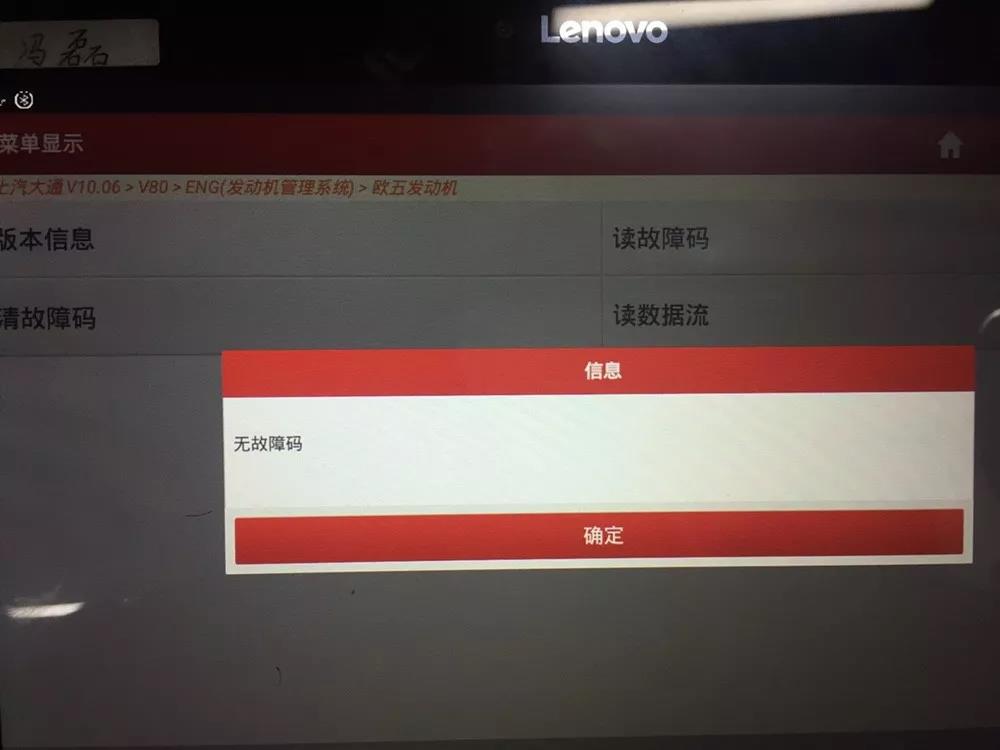

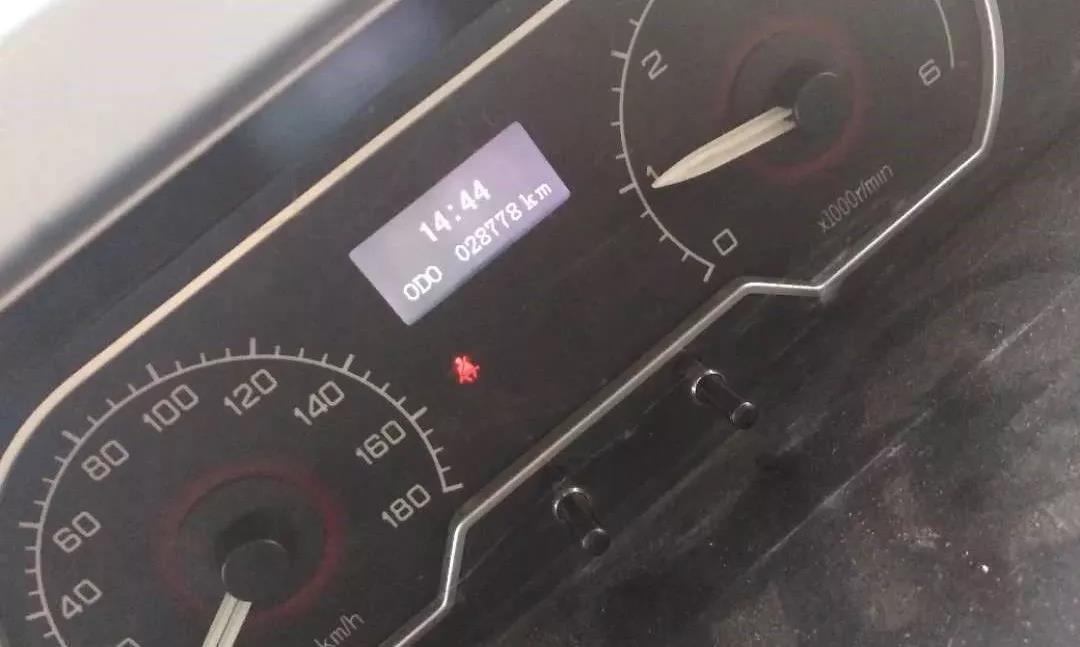

4. 执行上述步骤成功后，仪表盘上的DPF再生指示灯熄灭，发动机中关于DPF相关的故障消除（如图7、图8）：

图7

图8
