【元征X-431 PAD III】2014年上海大众帕萨特更换右侧大灯编码及设置

实测车型

2014年上海大众帕萨特，VIN码：LSVCH6A42EN02****，如下图：

故障描述

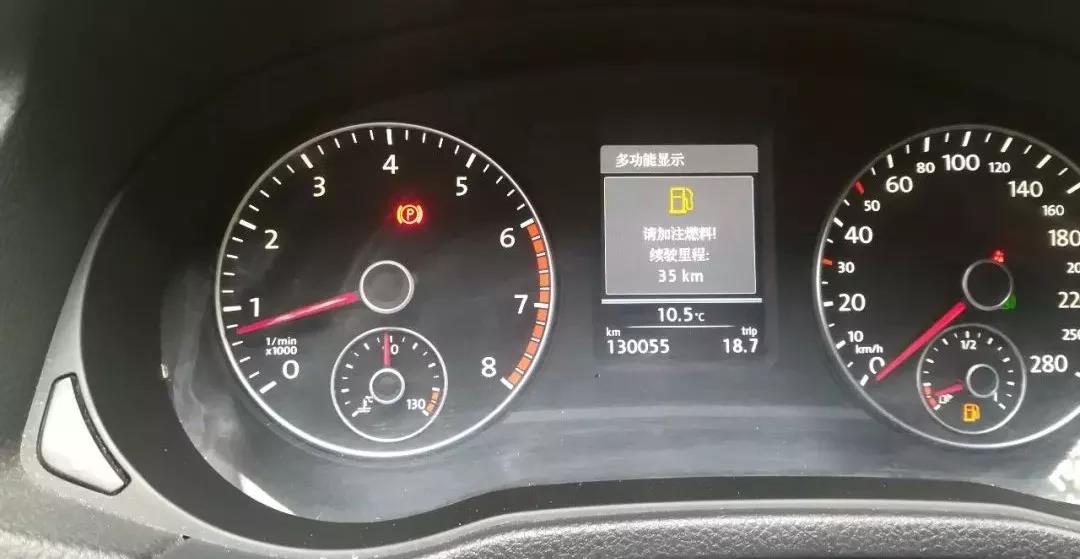

更换右大灯后仪表亮故障灯。如下图：

操作指引

1. 进入“55大灯范围控制”系统，系统信息，如图1：

图1

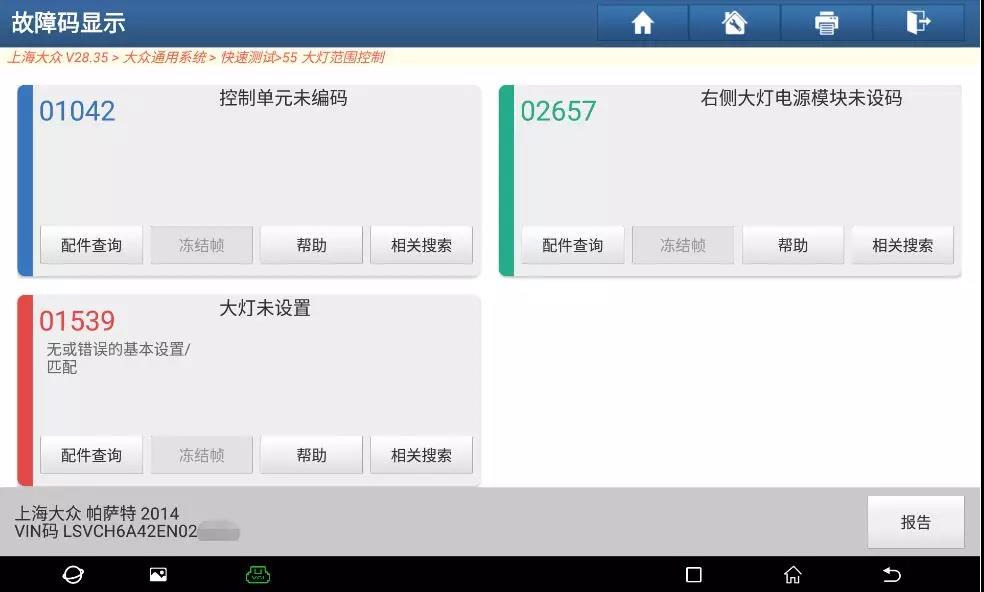

2. 读取故障码有三个故障码：01042控制单元未编码，02657右侧大灯电源模块未设码，01539大灯未设置。三个故障码都无法清除。如图2：

图2

3. 首先先编码，进入系统“11控制单元编码”。如图3：

图3

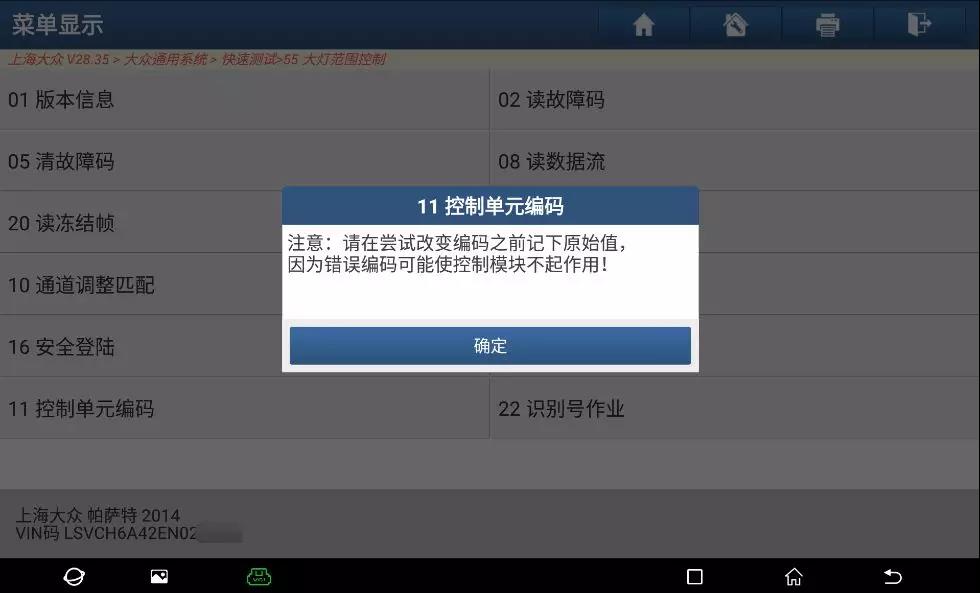

4. 提示信息“注意：请在尝试改变编码之前记下原始值，因为错误编码可能使控制模块不起作用！”，点击“确定”，如图4：

图4

5. 输入新的控制单元编码。如图5：

图5

6. 输入当前的控制单元编码，点击“确定”。如图6：

图6

7. 编码成功，点击“确定”。如图7

图7

8. 再此读取故障码关于编码的两个故障码已不存在，只有01539大灯未设置。如图8：

图8

9. 点击进入“04系统基本调整”。如图9：

图9

10. 点击“按列表方式读取”，如图10：

图10

11. 勾选“调节位置&&调节自学习”，点击“确定”，如图11：

图11

12. 点击“调整”，如图12：

图12

13. 控制位置已学习，点击返回键返回。如图13

图13

14. 再读取故障码，系统无故障码。如图14：

图14

15. 关闭点火开关再打开点火开关仪表故障灯熄灭。如图15：

图15
