【元征X-431 PAD III】2014年丰田卡罗拉电子助力转向扭矩传感器调节

功能说明

对电子转向系维修后需要使用该功能项进行转向扭矩传感器调节。

实测车型

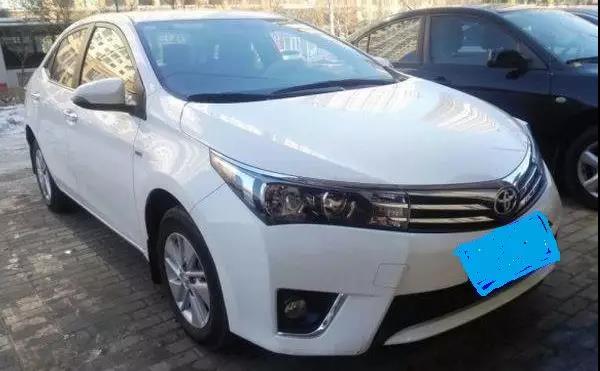

2014年丰田卡罗拉，VIN：LFMAP22C4E063****，如下图：

操作指引

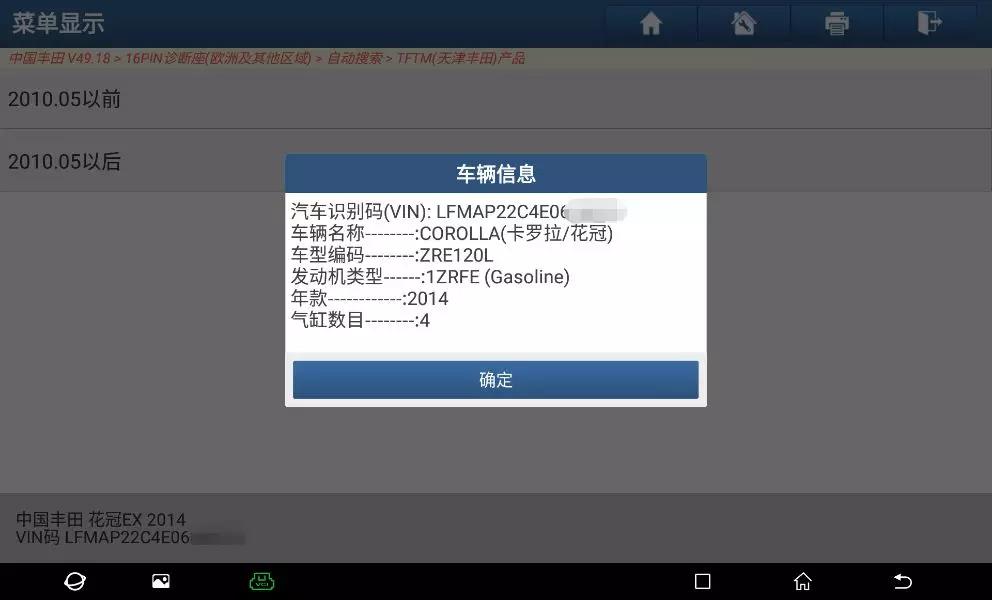

1. 使用“X431-PAD III设备”，依次选择中国丰田->16PIN诊断座->自动搜索，确认车辆信息点击“确定”（如图1）：

图1

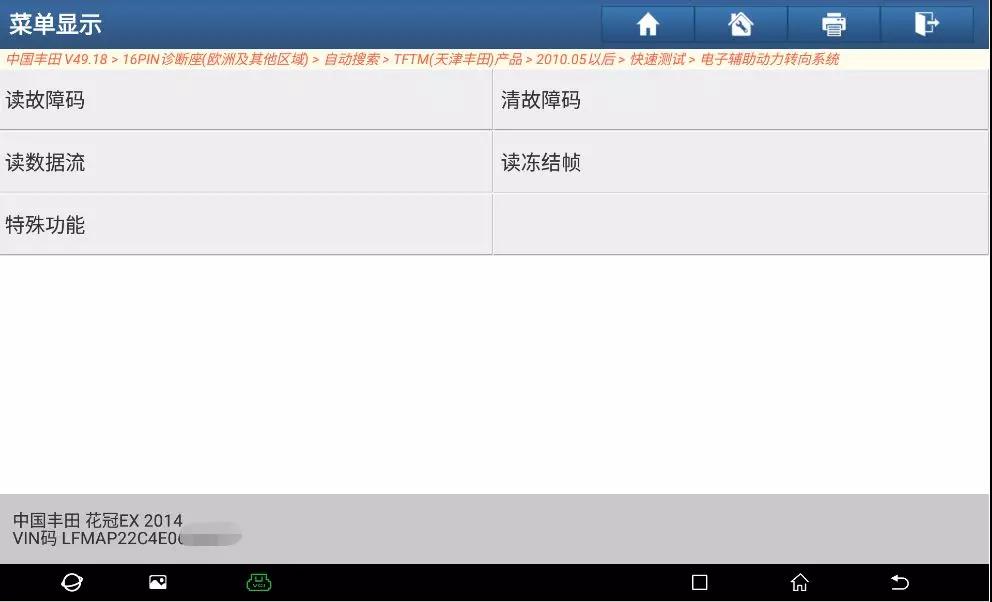

2. 选择快速测试菜单，进入电子辅助动力转向系统，点击“特殊功能”（如图2）：

图2

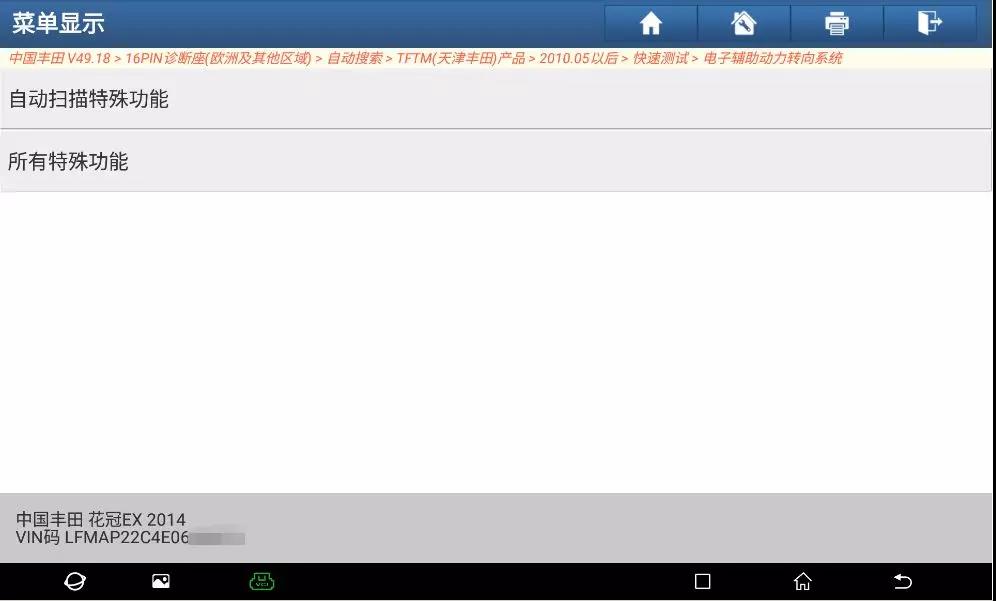

3. 点击“自动扫描特殊功能”（如图3）：

图3

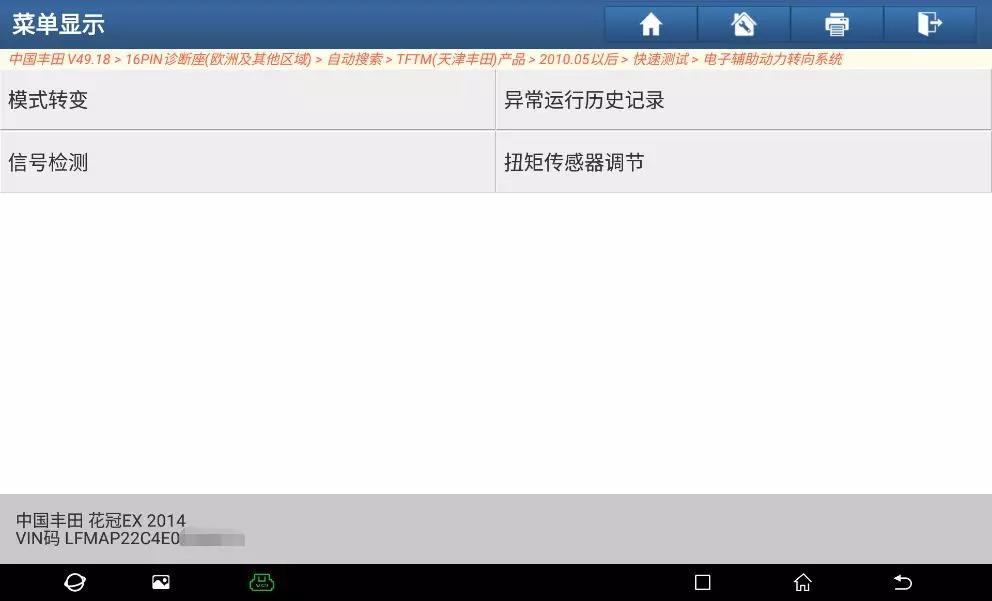

4. 选择“扭矩传感器调节”（如图4）

图4

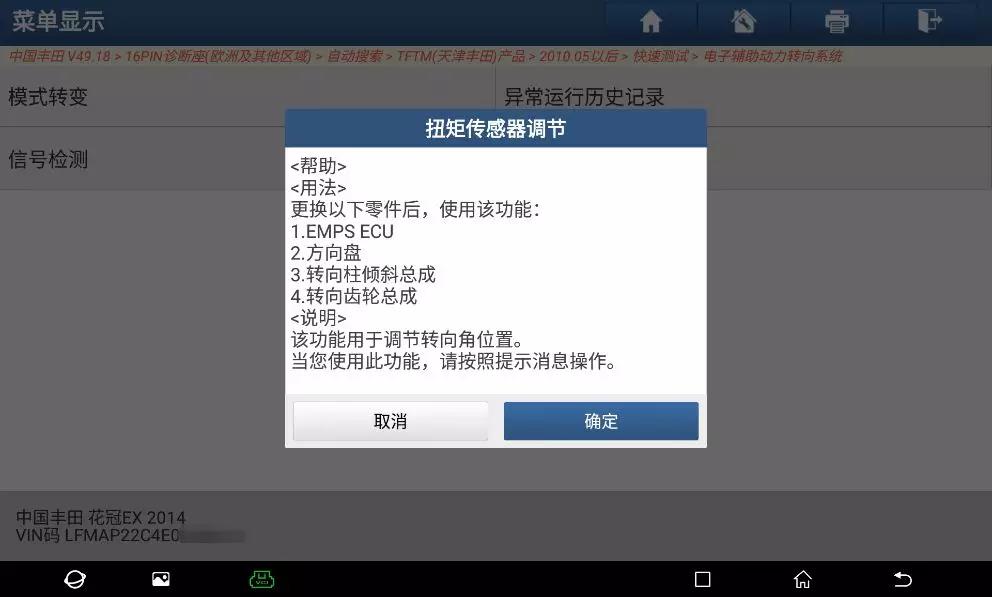

5. 阅读提示信息，该功能用于调节转向角位置，点击“确定”（如图5）

图5

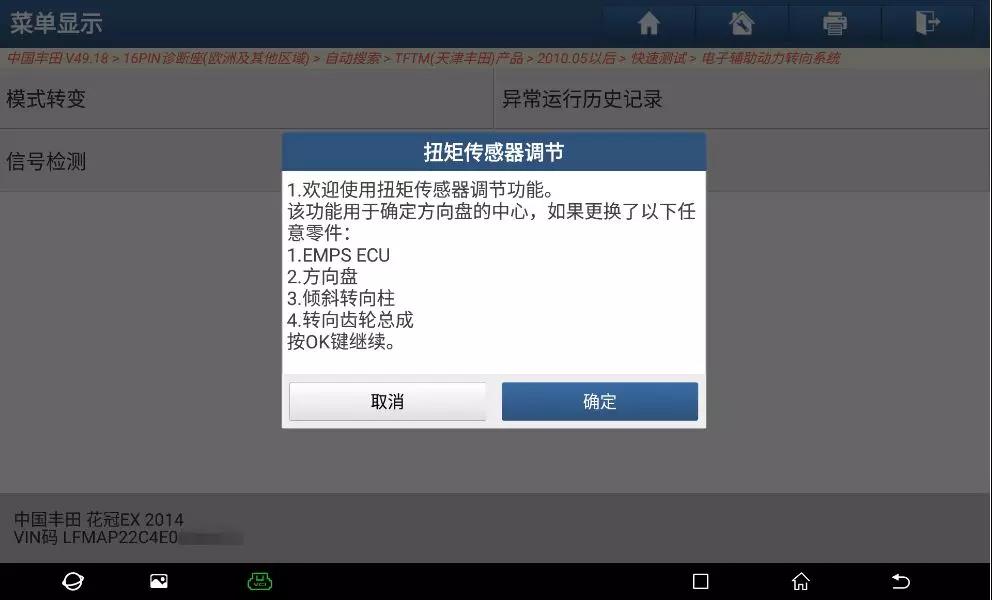

6. 提示信息“该功能用于确定方向盘的中心，如果更换了以下任何零件按OK键继续”，点“确定”（如图6）：

图6

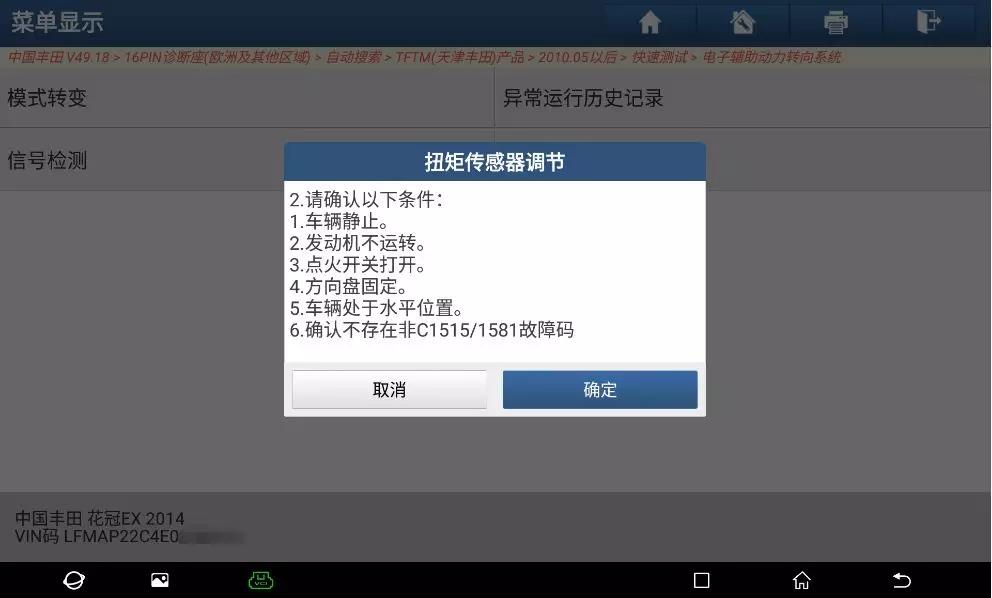

7. 阅读提示信息，满足条件后点击“确定”（如图7）：

图7

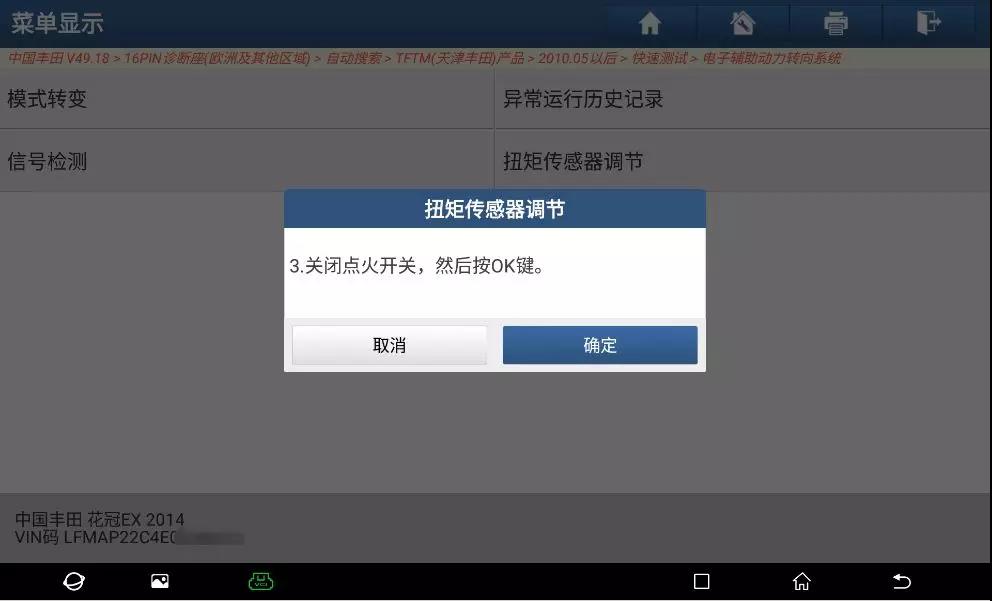

8. 关闭点火开关，然后点“确定”（如图8）：

图8

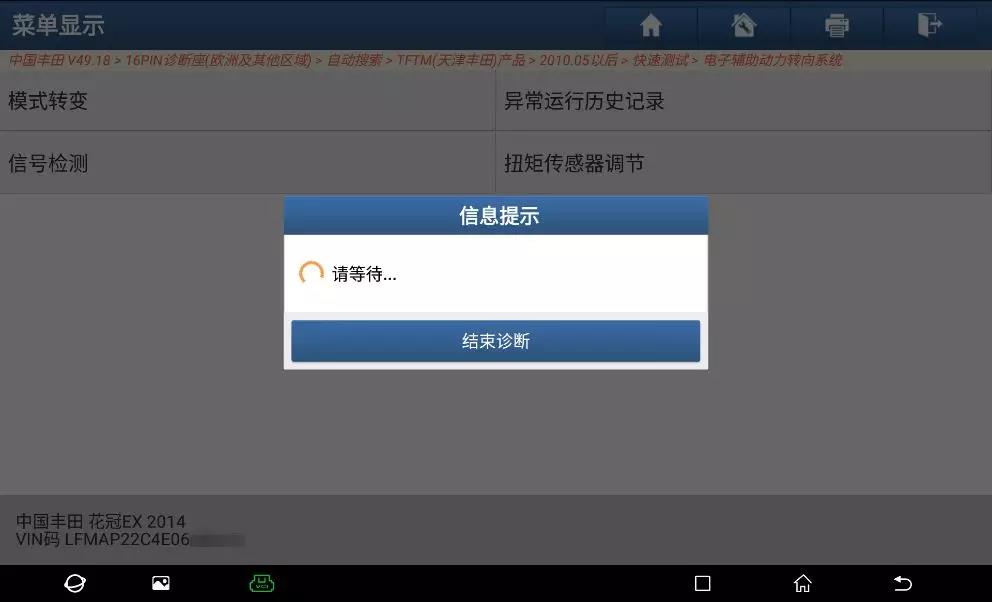

9. 稍等片刻（如图9）：

图9

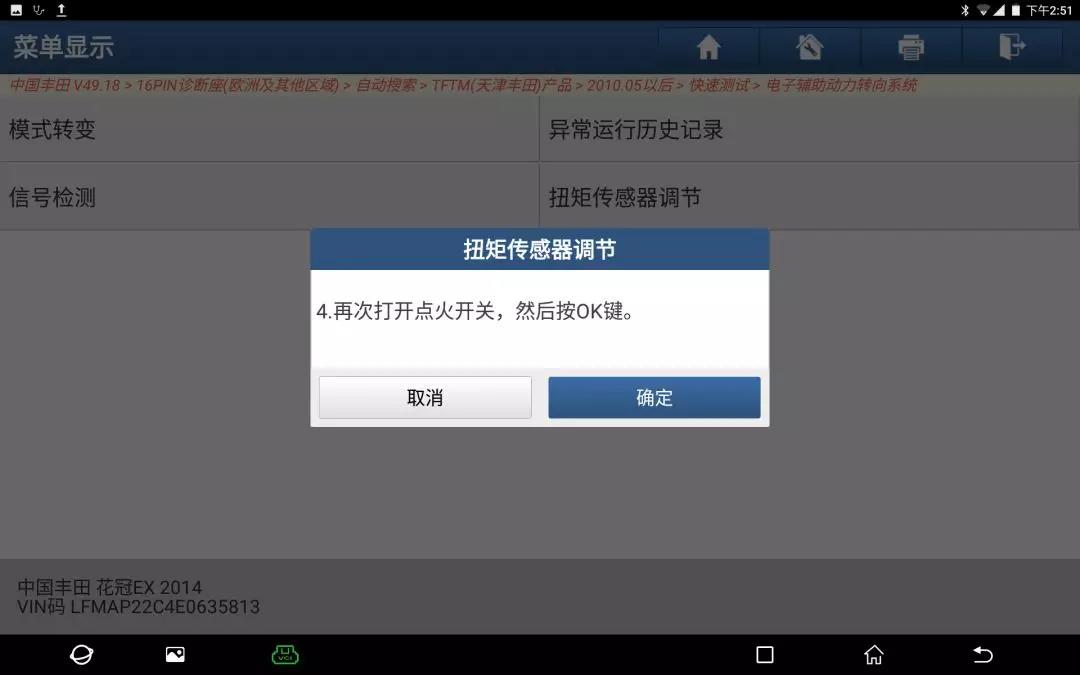

10. 再次打开点火开关，然后点“确定”（如图10）：

图10

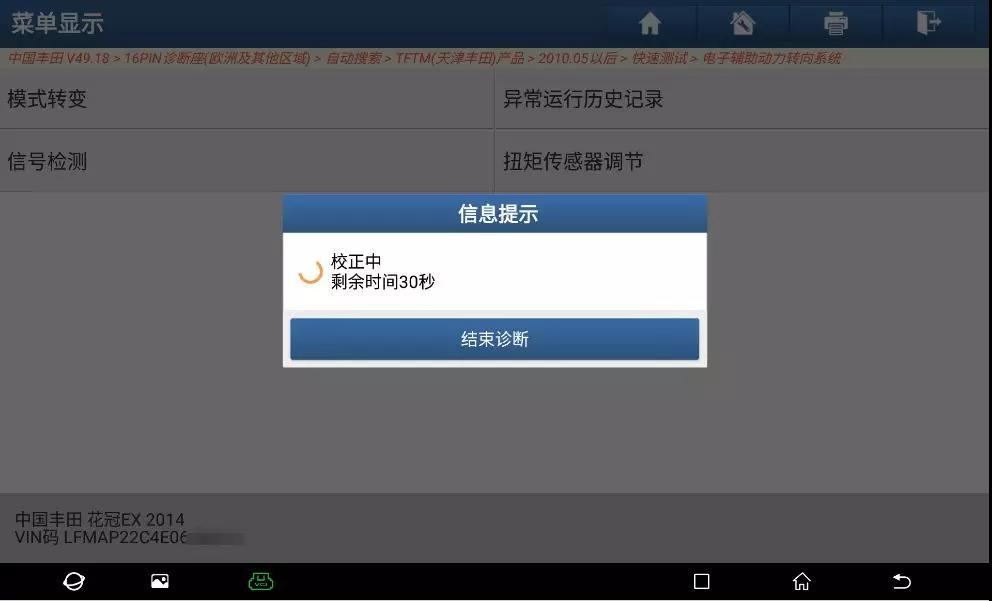

11. 校正进行中（如图11）：

图11

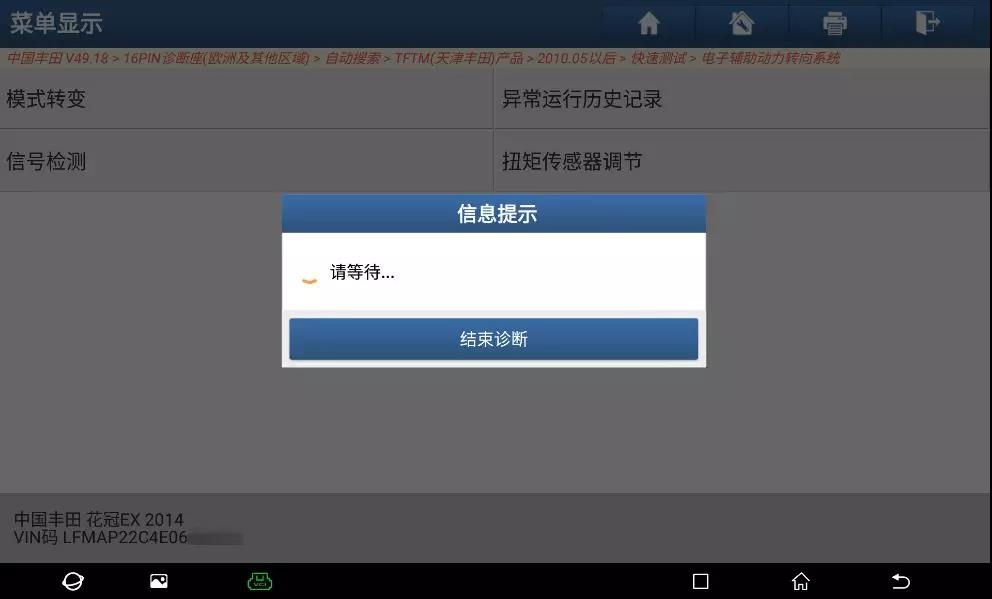

12. 提示“请等待…”（如图12）：

图12

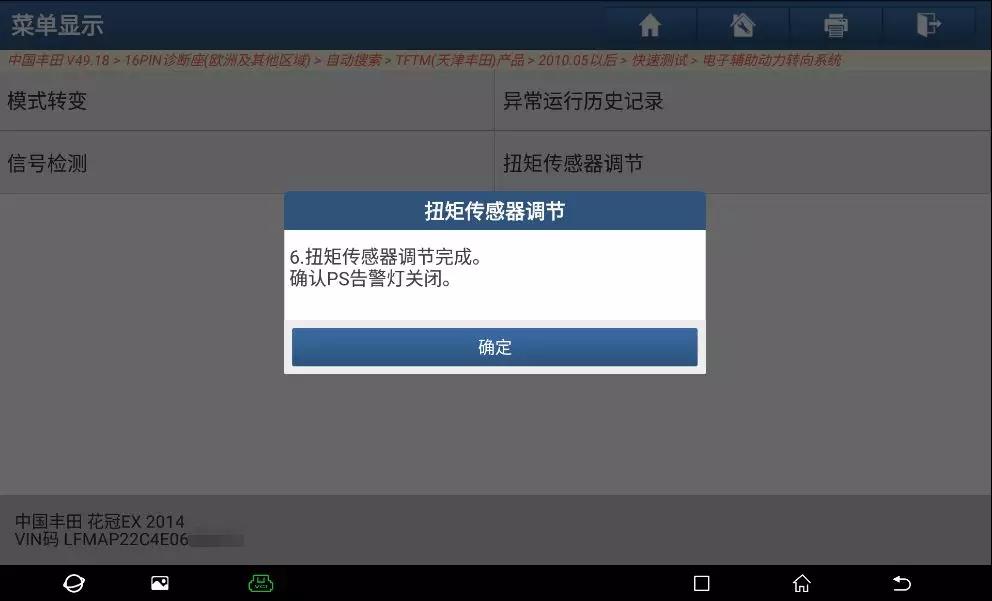

13. 扭矩传感器调节完成（如图13）：

图13
