【元征X-431 PAD III】2011年斯巴鲁傲虎更换后刹车片

实测车型：

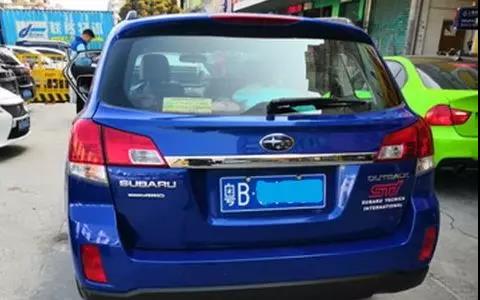

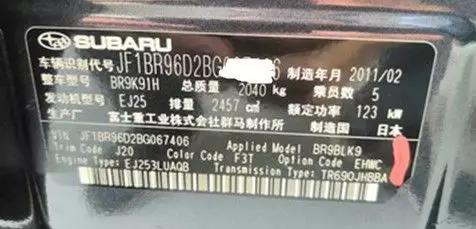

2011年斯巴鲁傲虎，VIN码：JF1BR96D2BG06****，如下图：

功能说明：

配备了电子驻车系统斯巴鲁傲虎更换刹车片时，需要使用该功能项使刹车分泵回缩以便拆卸更换。

操作指引

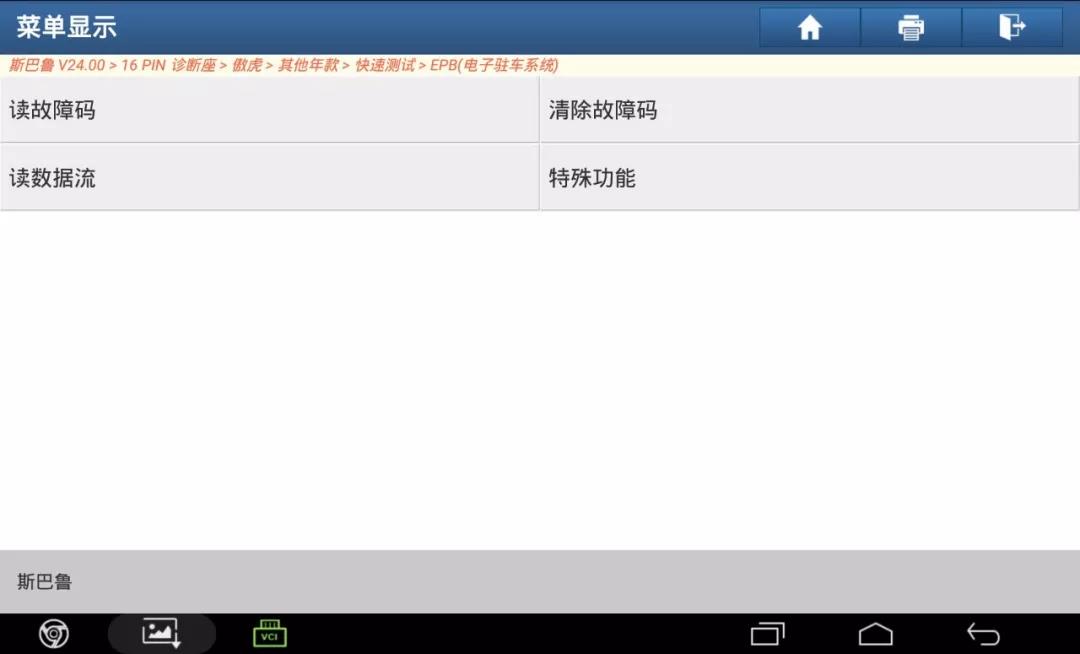

1. 使用X431 PADIII，进入斯巴鲁选择EPB（电子驻车制动系统），选择“特殊功能”，如图1：

图1

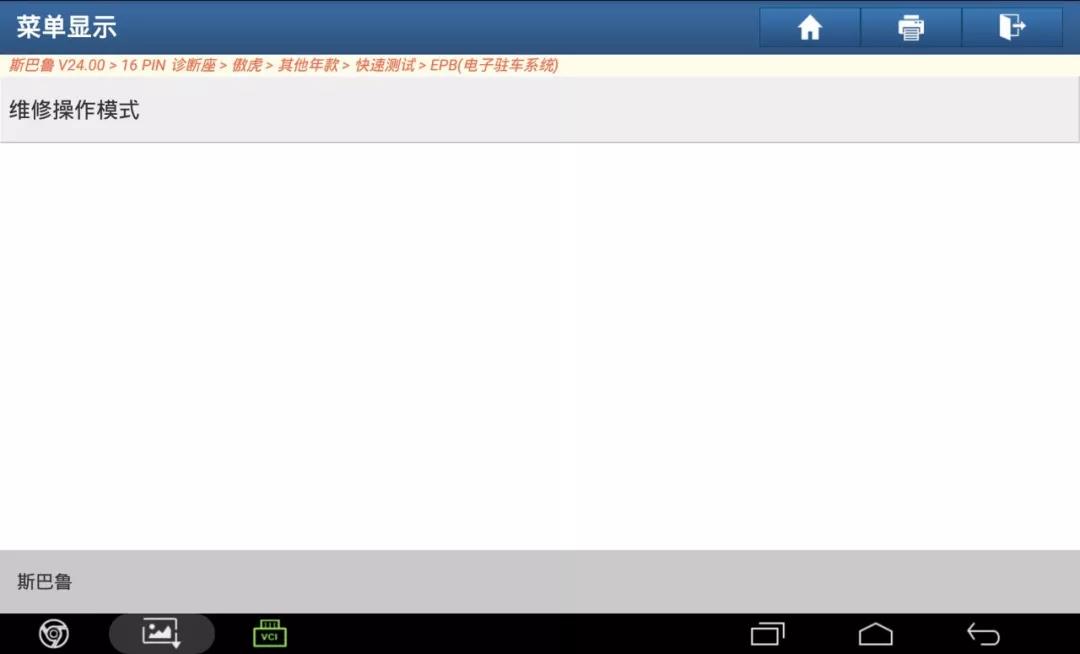

2. 将车身举升起来直到后车轮离开地面。点击“维修操作模式”，如图2：

图2

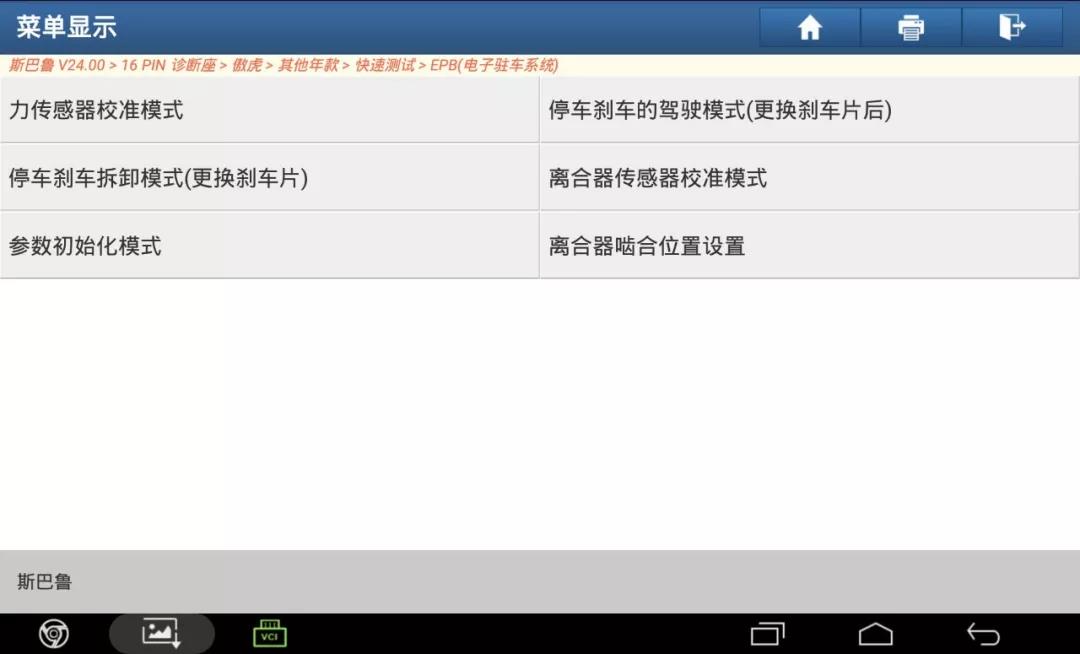

3. 首先释放驻车制动之后再点击“停车刹车拆卸模式（更换刹车片）”，如图3：

图3

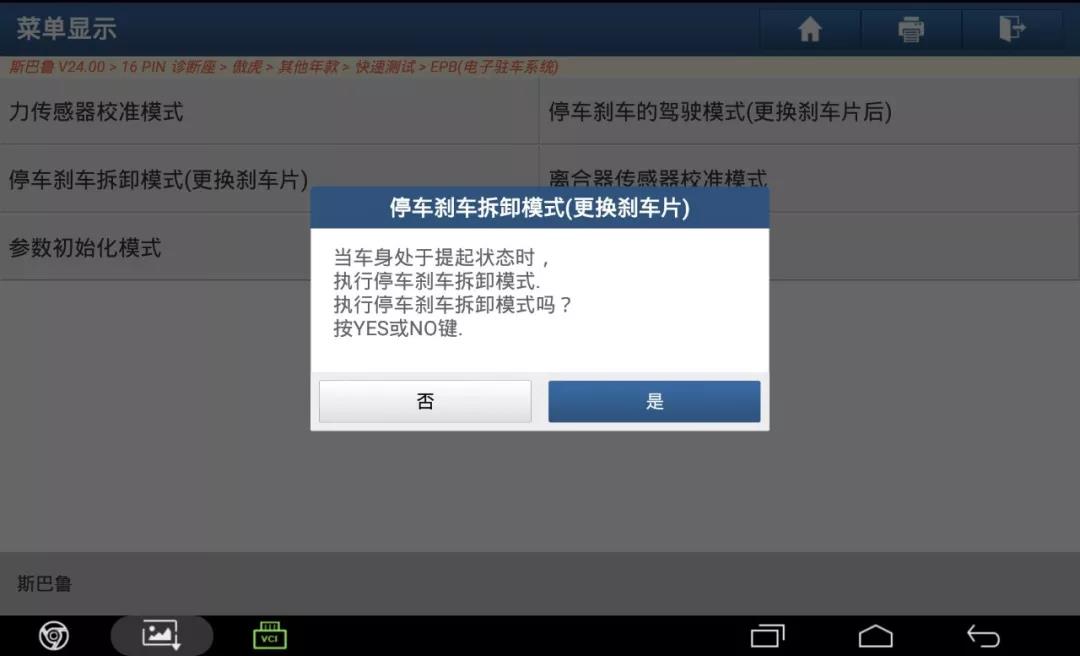

4. 满足条件后，点击“是”，如图4：

图4

5. 按图5提示，关闭点火开关然后拆下蓄电池负极电缆后点击“确定”，拆下后轮刹车片并且更换新的后轮刹车片，装上蓄电池负极电缆后重新执行2到4的操作方法；

图5

6. 更换完刹车片后，需要进行刹车分泵进行复位，装上蓄电池负极电缆后执行选择“停车刹车的驾驶模式（更换刹车片后）”操作，如图6：

图6

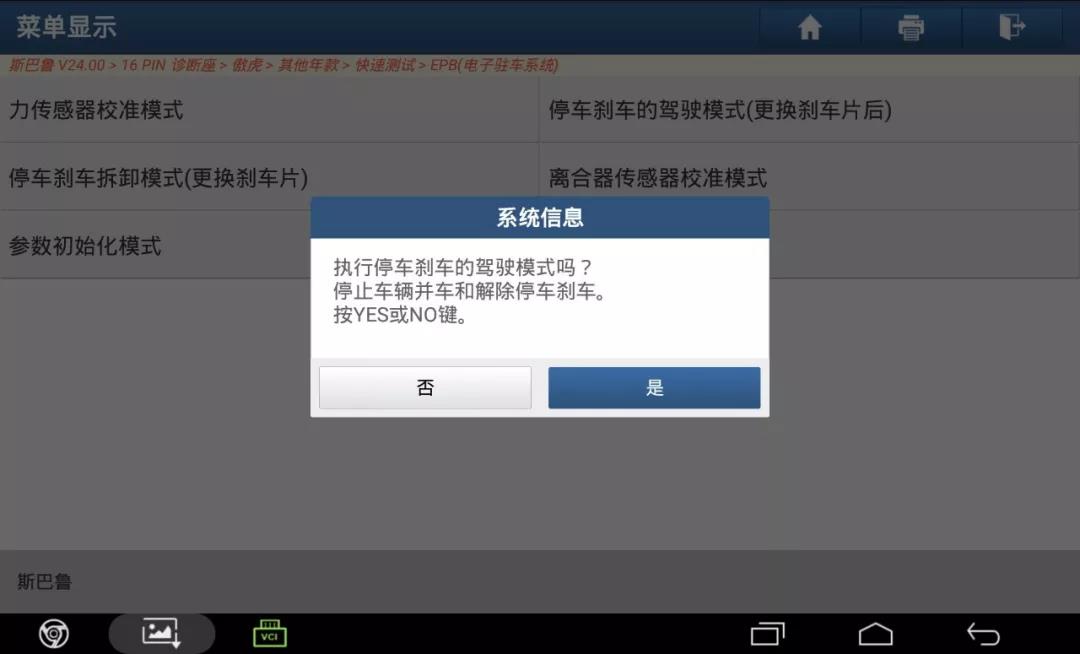

7. 满足提示条件后点击“是”，如图7：

图7

8. 阅读提示信息，满足提示条件后点击“正常”，如图8：

图8

9. 降低车身使四轮着地，停放在水平的地面上使用木块挡住车轮防止溜车。选择“力传感器校准模式”，如图9：

图9

10. 点击“是”完成操作（如图10），更换后刹车片完成。

图10
