仪表是人和汽车的交互界面，为驾驶员提供所需的汽车运行参数、故障、里程等信息，是每一辆汽车必不可少的部件，而仪表显示的直观是十分必要的。参数传递的准确与可靠性则直接关系到汽车行驶的安全，汽车一般发生故障都会通过各种仪表显示灯来提醒或警告用户，因而对车辆仪表要不定期的进行诊断分析，避免有故障而不自知。
在对仪表组合进行故障诊断分析时，可以利用数据流来进行分析，但要掌握和利用数据流维修故障，就必须在实践当中多观察、多比较、多分析。我们一旦彻底掌握数据流，它将成为诊断汽车故障最快捷、最准确的手段之一。
文中演示用H6 Pro来分析雷克萨斯组合仪表的故障。

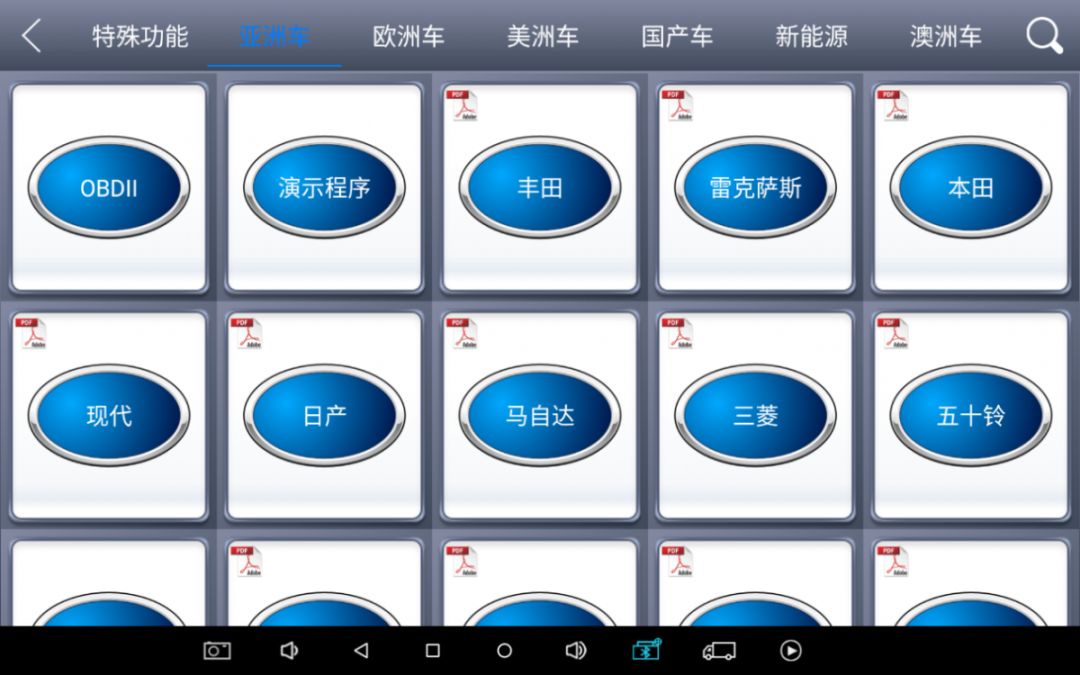

1.H6 Pro选择诊断->亚洲车->雷克萨斯。

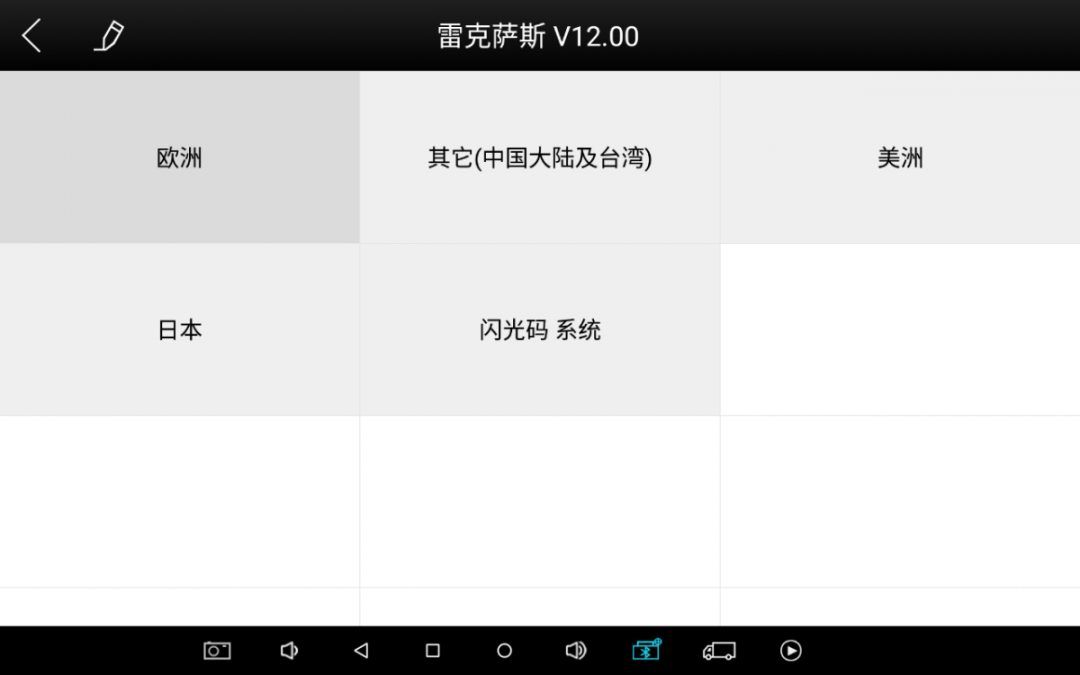

2.选择“其它（中国大陆及台湾）”。

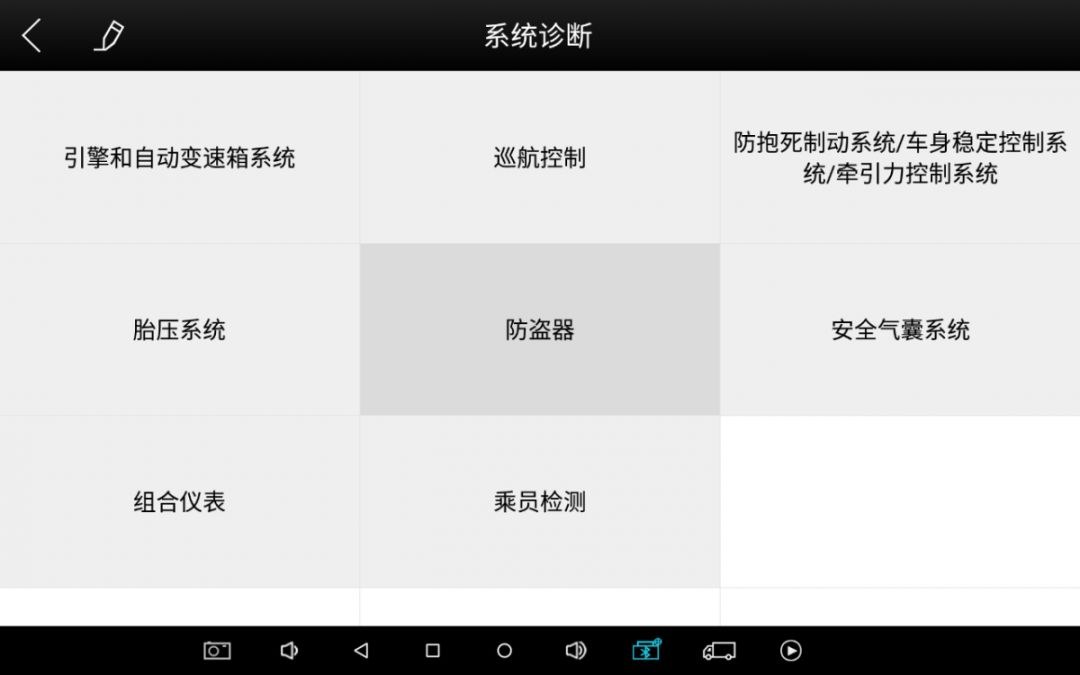

3.选择“组合仪表”。

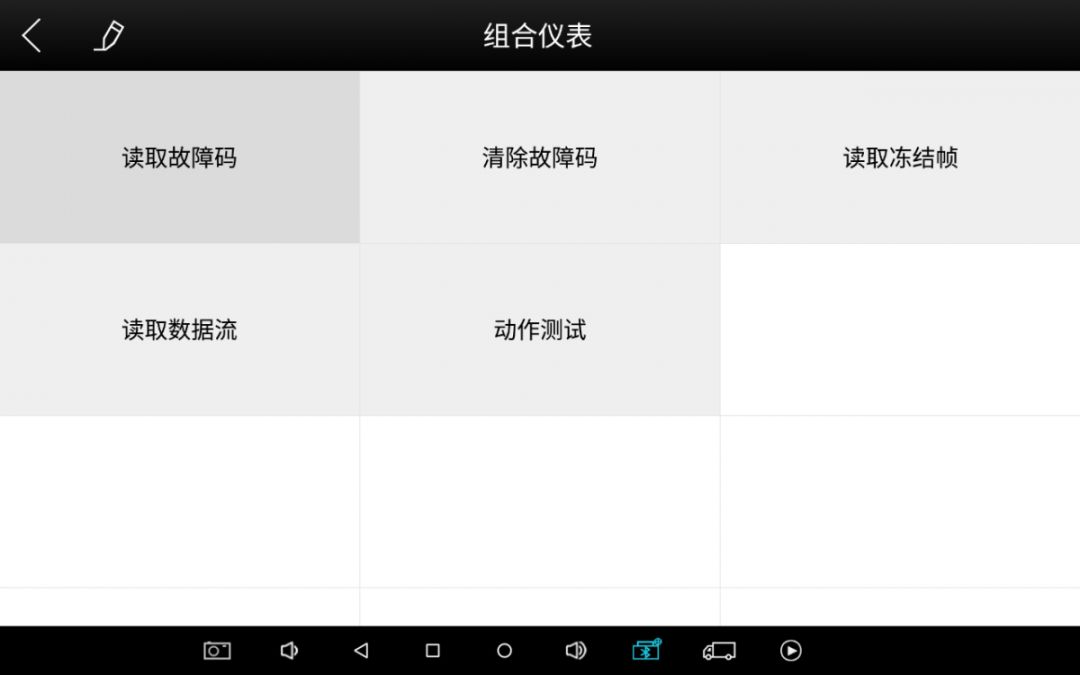

4.选择“读取数据流”来进行故障诊断。

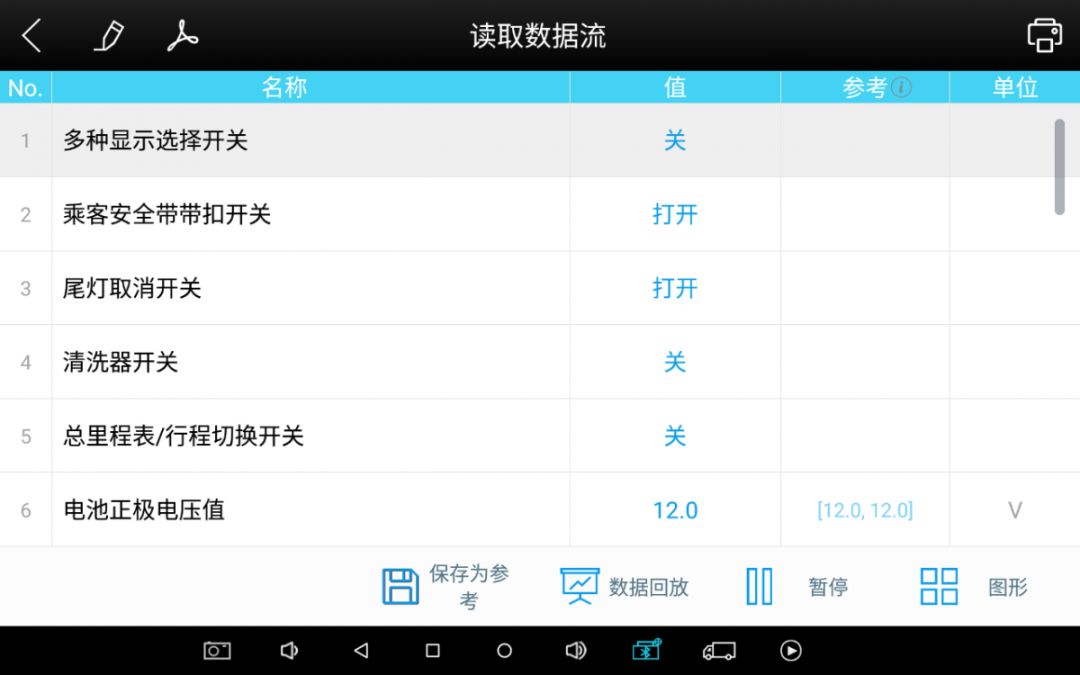

例 4清洗器开关，值为关，清洗器没有工作状态。组合开关是在电气控制线路中，一种常被作为电源引入的开关，可以用它来直接启动或停止小功率电动机或使电动机正反转。安装在汽车转向管柱上，由两个以上用以控制汽车的灯光、信号、操控电器等部件的开关组成的装置，一般情况下开关故障率不高。

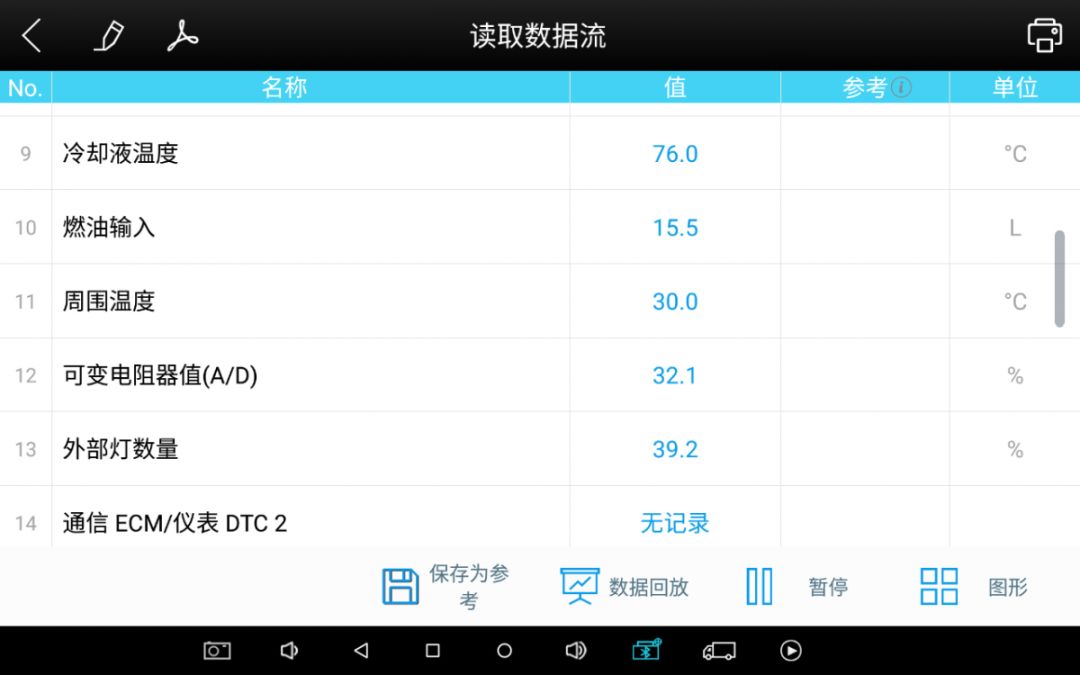

例 10燃油输入，值为15.5L。油箱还剩有15.5升燃油。油位传感器利用铁氧体磁铁产生的磁场控制干簧管触点通断的原理，将被测液位的变化转换成电信号输出与二次仪表相连接，从而检测出液位高度。一般油位传感器故障可能是，线路，插头，电阻值不准确等。

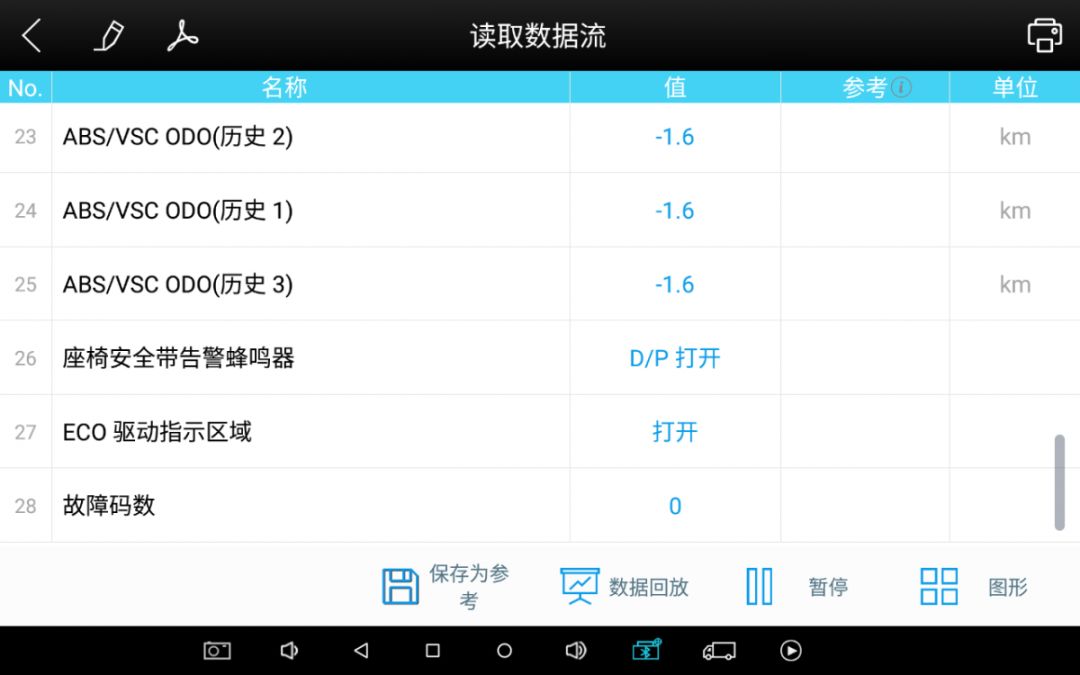

例 26座椅安全带告警蜂鸣器，值D/P打开，在档位D和P时安全带没系蜂鸣器将告警。安全带的提醒装置（SBR）上。SBR装置是由驾驶座安全带触发开关、副驾驶安全带触发开关、副驾驶座压力开关、档位触发开关、扬声电路，以及电源组成。其中，电源连接至档位触发开关，档位触发开关分别连接至驾驶座安全带触发开关和副驾驶座压力开关，副驾驶座压力开关与安全带触发开关相串连，副驾驶安全带触发开关和驾驶座安全带压力开关分别连接扬声电路。
注意：座椅内部的压力传感器，从而决定是否触发安全带提示报警。假如副驾驶的成员还没有坐上去，就发生了声音警报，那是因为其中一个保险丝烧坏（嫌疑最大），假如排除了保险丝烧坏的问题，那么有可能是座椅的压力传感器坏掉了。
小结：组合仪表的故障，可以通过动作测试功能检测，故障灯泡为整件部件，不可单独更换，必须更换总成。
