汽车发电机是汽车的主要电源，其功用是在发动机正常运转时，向所有用电设备（起动机除外）供电，同时向蓄电池充电，在普通交流发电机三相定子绕组基础上，增加绕组匝数并引出接线头，增加一套三相桥式整流器。低速时由原绕组和增绕组串联输出，而在较高转速时，仅由原三相绕组输出，汽车用发电机可分为直流发电机和交流发电机，由于交流发电机在许多方面优于直流发电机，直流发电机已被淘汰。

文中工程师演示用H6 Pro大师版和WIS诊断奔驰221发动机发电机故障。

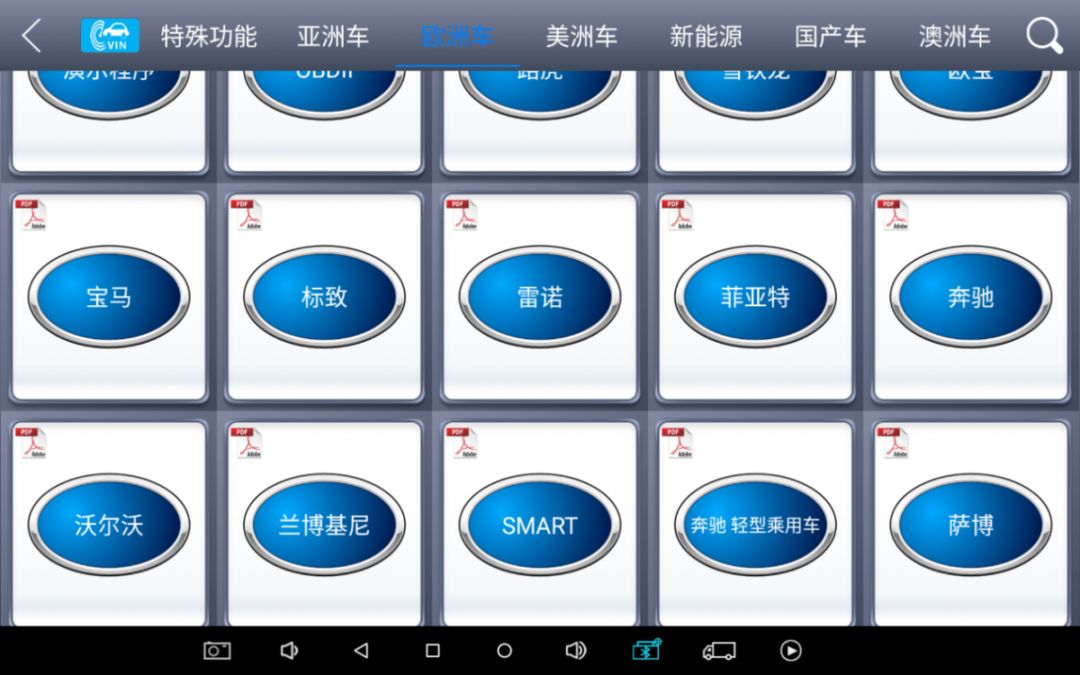

1.选择奔驰->自动识别车型->确定车架号->汽油发动机->控制单元->底盘。

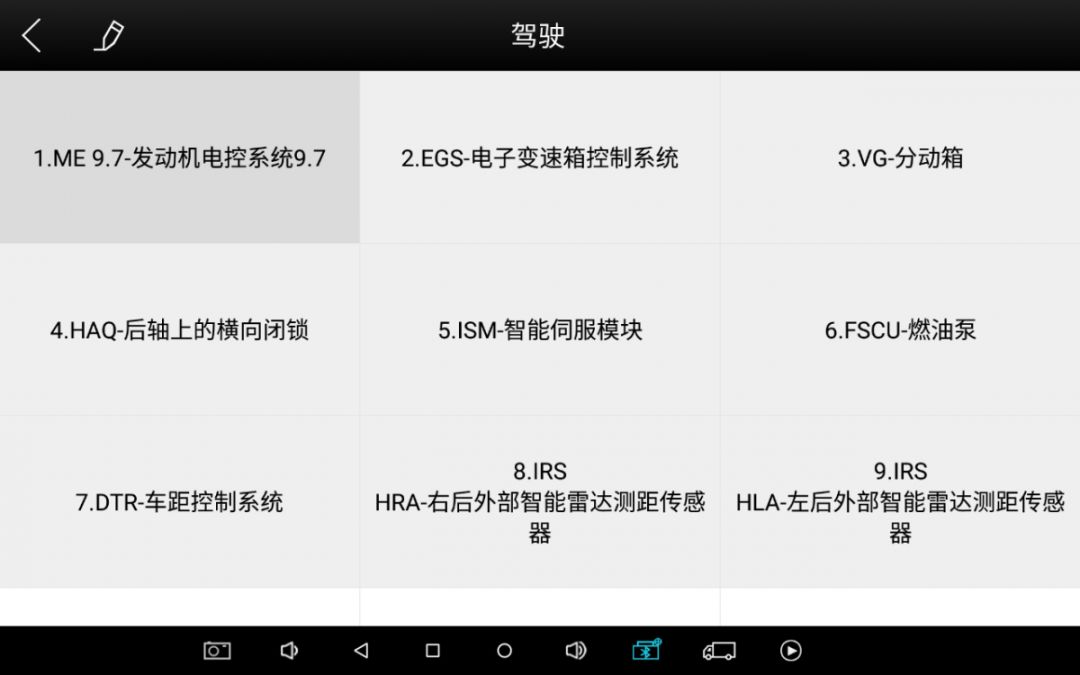

2.选择“发动机电控系统”。

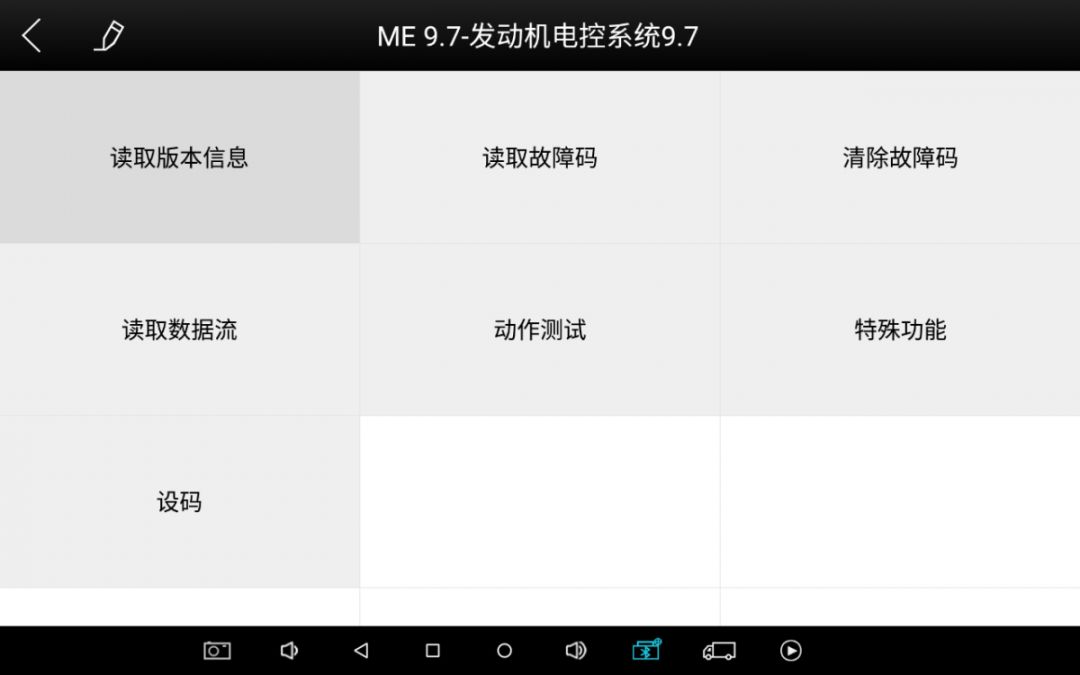

3.选择“读取故障码”。

注：以下的线路图，位置图，适合所有发电机电器类的故障，根据线路图，拆装流程的说明，方便维修人员查找线路故障。

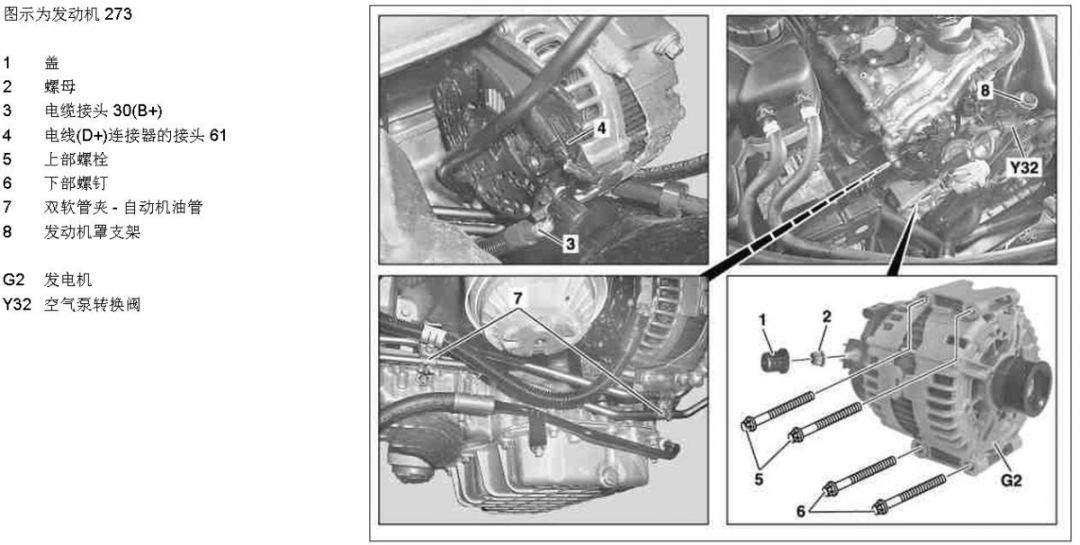

4.根据位置图检查发电机。

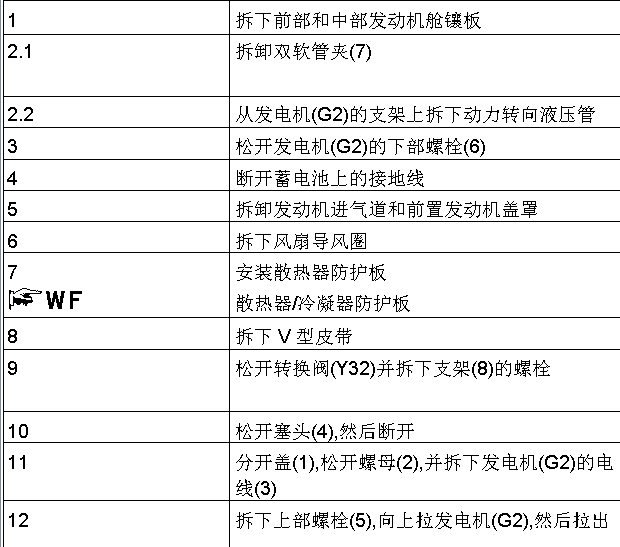

5.发电机拆装顺序。

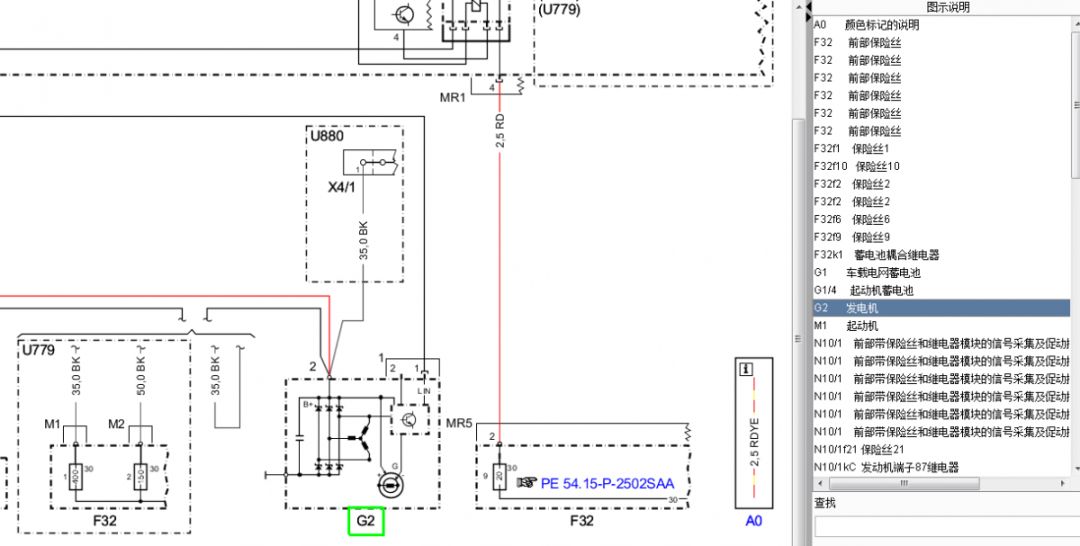

6.根据线路图检修相关的故障。

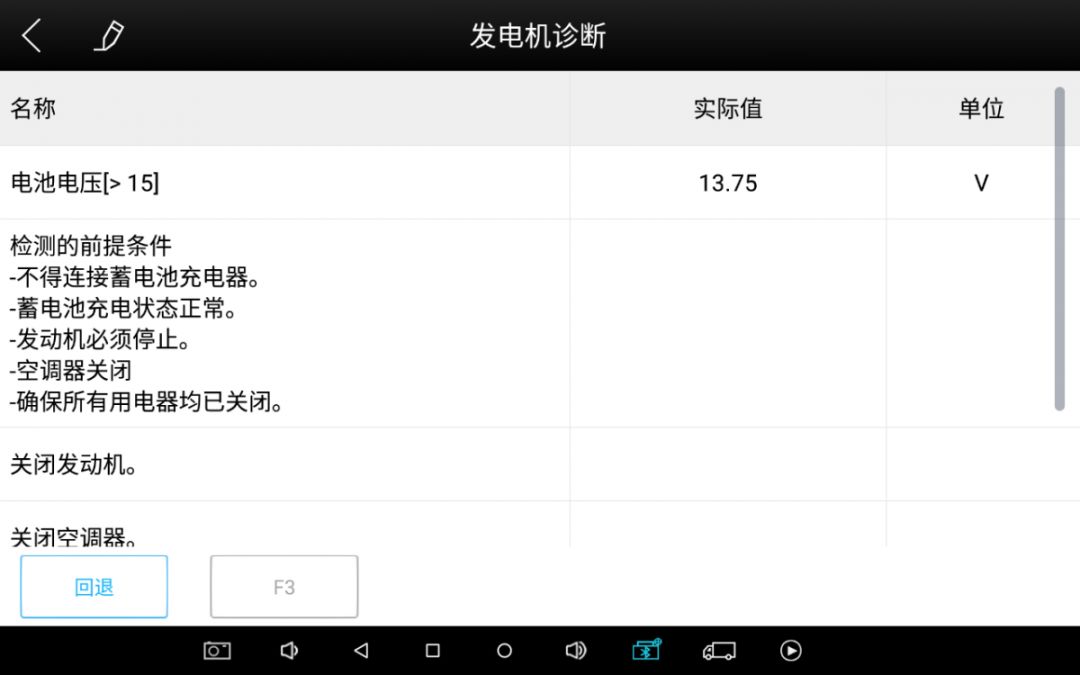

7.发电机维修完毕后，点击F3来测试发电机。

小结：当我们在维修的过程中遇到不常见且又比较棘手的故障时，通过分析故障码/数据流/动作测试/电路图，大胆去分析与排除引起这个故障的原因，当我们找到问题之后一定要从根源上去排除它，防止此类故障再次重现。

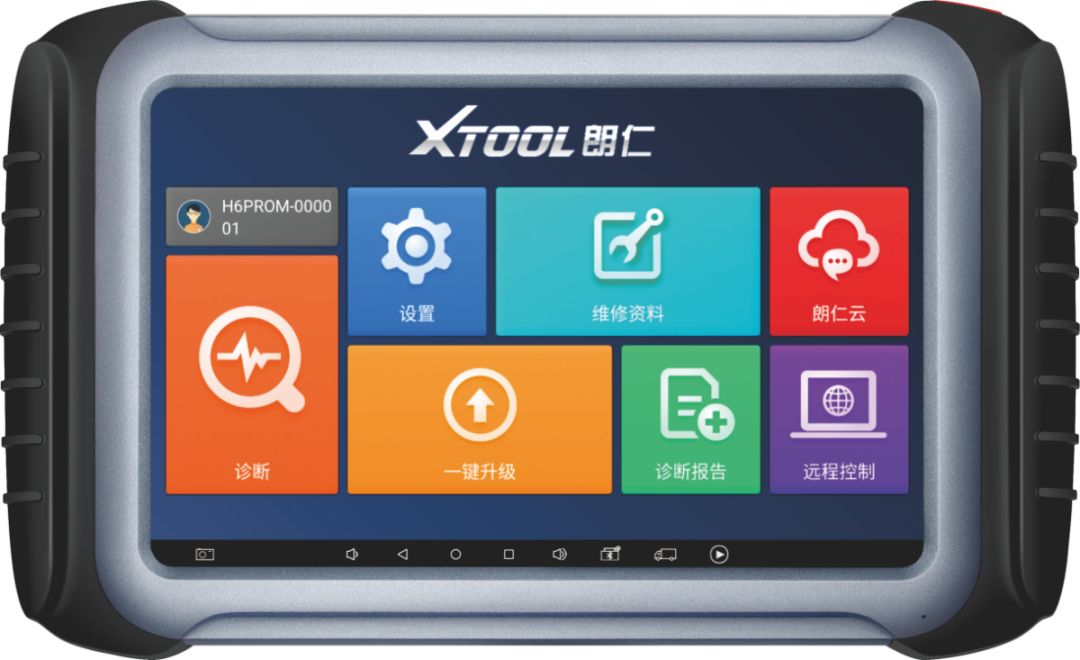

H6 Pro大师版智能诊断编程平台是朗仁科技全新推出一款编程诊断工具，诊断盒可独立兼容原厂软件，支持国际编程协议SAE J2534－1和SAE J2534－2的专业编程通讯设备，可支持对多个车系的ECU进行在线编程及引导功能，功能强大、性能稳定、专业智能，是综合汽车维修厂进行高级专业汽车维修的编程设备。
